Experimentos — E01, detección del dispositivo no registrado, y E02, detección y reacción ante el pedido detenido

Dos experimentos ponen a prueba dos ideas de diseño independientes, cada una con su escenario de calidad y su decisión de arquitectura. Comparten el prototipo, el stack, la carga y la forma de medir, que se describen una vez en la primera sección.

Experimento	Hipótesis	Escenario	Decisión que valida	Alcance
E01 — Seguridad	H1: el Verificador de dispositivo compara la huella apenas el micro de sesiones abre la sesión	ASR-1	ADR-007	La detección y el aviso a seguridad, que son toda la respuesta del escenario
E02 — Disponibilidad	H2: el Monitor de la cadena detecta el pedido detenido, el micro de ventas lo envía a la Dead-Letter-Queue y cada etapa idempotente aplica su efecto una sola vez	ASR-4, con ASR-3 como paso previo	ADR-005, con ADR-004 para la detección	Que el pedido detenido llegue a la Dead-Letter-Queue y que ninguna etapa duplique su efecto. La reanudación y la entrega a una persona quedan fuera

Los escenarios están en ASRs de disponibilidad y seguridad, y las decisiones, en el registro de ADR. Cada experimento se carga en Helix por separado, con su propia conclusión y su propia decisión: una hipótesis puede caer sin arrastrar a la otra.

El montaje común

El prototipo

Cada experimento tiene su diagrama de componentes, acotado a lo que prueba: DG-CMP-004 para E01 y DG-CMP-005 para E02. Los dos están en modelos/drawio/experimentos.drawio y usan los mismos nombres, marcas y estilos del panorama DG-CMP-001 de la vista de componentes. El azul es lo simulado, el verde lo que entra al experimento y el rojo lo que queda fuera.

El stack

Todo corre en local, en una sola máquina:

Pieza	Qué se usa	Para qué	Experimento
Micros	Java 21 y Spring Boot 3, un proceso por micro. Spring Web para abrir sesiones, crear pedidos y sondear la salud de las etapas; Spring AMQP para los eventos, que pasan por el bróker como en DG-CMP-004 y DG-CMP-005	Que el inyector pueda detener cada etapa por separado	Los dos
SIMULADOR-DB	PostgreSQL en Docker Compose	Usuarios, ID de dispositivo registrado y estado de cada pedido por etapa	Los dos
Carga	k6, con arribo aleatorio, como en el reto 1	Reproducir el Ambiente A	Los dos
Observabilidad en vivo	Micrometer en cada micro, con Prometheus y Grafana en Docker Compose	Ver la ejecución mientras pasa y parar a tiempo una ejecución dañada	Los dos
Registro de eventos	Cada componente escribe una fila con el identificador, el evento y el instante en una tabla de PostgreSQL. Un script cruza las filas al final de cada ejecución	Probar uno a uno que cada salida corresponde a su falla. Prometheus no sirve para esto porque agrega los datos y pierde el identificador	Los dos
Monitor de la cadena	Un micro aparte con una tarea programada (@Scheduled) que sondea un punto de salud de cada etapa cada T segundos y cuenta los sondeos sin respuesta	Variar T y N en D4 sin tocar código	E02
Bróker y Dead-Letter-Queue	RabbitMQ en Docker Compose: el bróker de la cadena, con una cola de mensajes fallidos durable, confirmación de publicación y Spring AMQP	Medir cero pedidos perdidos y cero duplicados	E02
Inyección	Un inyector que detiene procesos y congela pedidos marcados	Las fases D2 y D3	E02

Grafana sirve para mirar la ejecución; el veredicto de cada criterio sale del registro de eventos, que conserva el identificador de cada operación y de cada pedido.

La carga

Toda la carga es la del Ambiente A, fijada en el supuesto S-4 de los ASR: 1 pedido y 10 consultas por segundo, con arribo aleatorio. Cada pedido recorre las tres etapas, y cada etapa tarda un tiempo aleatorio, para que la detección conviva con la variación normal de la operación.

Cada ejecución empieza con un calentamiento de 5 minutos que no entra en ningún criterio. Las cifras de repeticiones y duraciones de las fases son una propuesta del equipo; no salen del enunciado.

Cómo se cruzan entradas y salidas

Cada operación y cada pedido llevan un identificador desde el simulador hasta el final del recorrido. Un aviso o un mensaje en la cola cuenta solo cuando se cruza, uno a uno, con la falla inyectada que lo causó. Contar avisos no basta: hay que mostrar a qué entrada corresponde cada salida.

Todos los componentes corren en la misma máquina y leen el mismo reloj, así que medir las diferencias de tiempo no exige sincronizar relojes.

Las limitaciones comunes

• Una sola máquina y una red local: los experimentos validan las ideas de diseño, no el tamaño de la infraestructura.
• Solo se inyectan fallas de software, por el supuesto S-3. Las caídas de máquina, red o base quedan fuera.

El esfuerzo y el calendario

Los dos experimentos suman unas 72 horas-persona, repartidas entre las cuatro personas del equipo en una semana de calendario. Es una estimación del diseño, no una cifra medida. El reparto por experimento está en cada uno.

Del día 1 al 3, cada persona construye su frente en paralelo. El día 4 se integra todo, se corre E01 completo y se corren las fases D1 a D3 de E02; D4 corre esa noche sin supervisión. El día 5, el equipo completo analiza los resultados y toma las dos decisiones.

---

E01 — Seguridad: detección del dispositivo no registrado

El título del experimento

E01 — Validar la detección del dispositivo no registrado con el Verificador de dispositivo.

La hipótesis de diseño

H1 — Detectar el dispositivo no registrado

Creemos que comparar en el Verificador de dispositivo la huella del dispositivo con la registrada, para una sesión con credenciales correctas desde un dispositivo no registrado (ASR-1), dará como resultado un aviso a seguridad con el vendedor, el dispositivo y la hora, lo cual se validará cuando las 50 sesiones de S1 avisen en ≤ 2 s y los 100 cambios legítimos de S2 disparen ≤ 1 aviso. El dispositivo registrado es el que CCP le suministró al vendedor. Las 20 aperturas de S3, hechas menos de 1 s después de registrar el dispositivo nuevo, no deben disparar ninguno. Tampoco las sesiones desde un dispositivo que ya estaba registrado.

• Variable independiente: dónde y cuándo se compara la huella. Se compara en el Verificador de dispositivo, al recibir el evento sesion.abierta del micro de sesiones, contra el registro de la base y sin caché.
• Variables dependientes: la demora entre la apertura de la sesión y el aviso; los avisos falsos por cada 100 cambios legítimos de dispositivo, que ASR-1 limita a uno; y las aperturas desde un dispositivo no registrado que quedan sin aviso.

Fundamento: CCP le entrega el dispositivo a cada vendedor, de modo que el sistema tiene contra qué comparar aunque las credenciales sean correctas. La comparación es una sola lectura en la base y corre después de abrir la sesión, así que cabe en los 2 s y no frena al vendedor legítimo.

El cambio legítimo de dispositivo no dispara el aviso porque se registra antes del primer uso: en el prototipo, el micro Onboarding registra el dispositivo nuevo.

Lo que la refutaría, cualquiera de tres casos:

• Una sesión abierta desde un dispositivo no registrado que no produce aviso, o que lo produce fuera de plazo.
• Avisos disparados por dispositivos nuevos ya registrados en más de uno de cada 100 cambios legítimos.
• Un aviso que llega sin el vendedor, el dispositivo o la hora, que es lo que seguridad necesita para actuar.

El número que no conocemos: la tasa de aperturas de sesión por segundo a partir de la cual el aviso empieza a atrasarse. Los 2 000 vendedores abren sesión sobre todo al arrancar la jornada, y no sabemos cuánto margen queda por encima de esa ráfaga.

El escenario enlazado

ASR	Nombre en Helix	Historia	Cobertura
ASR-1	Security — Inicio de sesión desde el dispositivo suministrado	HU-01	Completa: la detección y el aviso a seguridad, que son toda la respuesta del escenario

Las tácticas y los patrones

La táctica es detectar intrusiones, con la huella del dispositivo como parte de la identidad del vendedor. Es la decisión de ADR-007, tal como la dibujan DG-CMP-001 y DG-CMP-002. El micro de sesiones (el Gestor de sesión) abre la sesión y publica el evento sesion.abierta. El Verificador de dispositivo, que en el diagrama del equipo se llama «usuario no válido», lo consume y compara la huella con la registrada en la base, sin caché.

Si no coincide, el Verificador publica alerta.seguridad y el Notificador a seguridad avisa al área, que es la táctica informar a los actores. Matar la sesión y revocar al usuario son reacciones del área de seguridad, fuera del sistema y fuera del escenario.

Las alternativas, las dos que ADR-007 descartó:

Alternativa	Por qué no entra al prototipo
Verificar la huella dentro del inicio de sesión, antes de dejar entrar	El inicio de sesión espera la comparación, y un cambio legítimo sin registrar deja al vendedor por fuera
Revisar por lotes las aperturas de sesión	Cada segundo del periodo se suma a la demora, y los 2 s no dejan margen

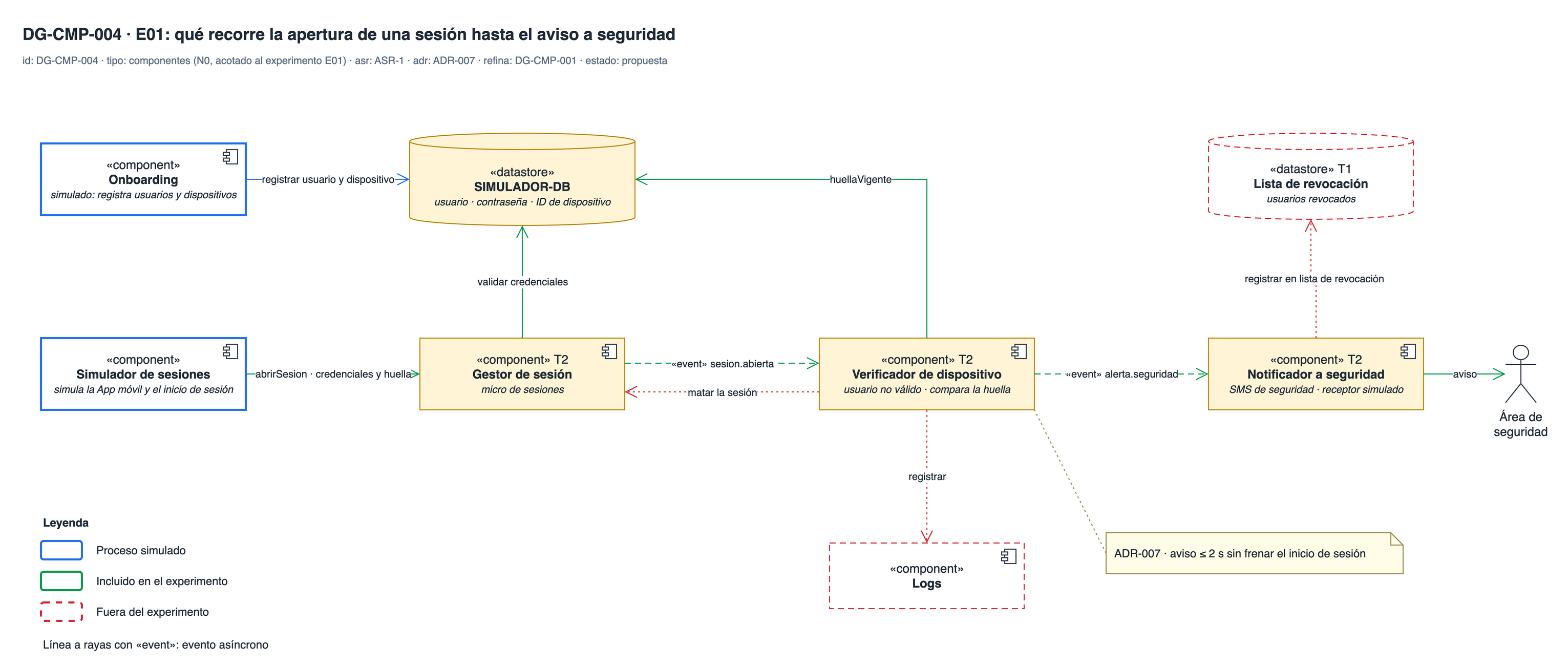

El diseño del experimento

En el diagrama del equipo	En DG-CMP-004
Simulador de sesiones	Simulador de sesiones, en lugar de la App móvil
micro sesiones	Gestor de sesión (T2)
usuario no válido	Verificador de dispositivo (T2)
SMS seguridad	Notificador a seguridad (T2), con receptor simulado
Usuarios revocados	Lista de revocación (T1), fuera

Tres decisiones de montaje que el diagrama no dice:

• El inicio de sesión se simula. El micro Onboarding carga los usuarios y sus dispositivos en la base, y el simulador abre las sesiones con esas credenciales sin un desafío de autenticación real. El experimento mide lo que pasa después del inicio de sesión, no el inicio mismo.
• La huella es el ID de dispositivo que ya guarda la base. El simulador envía el ID del dispositivo al abrir la sesión. Un dispositivo no registrado es uno cuyo ID no coincide con el registrado para ese vendedor. Un cambio legítimo de dispositivo se simula registrando el ID nuevo con el micro Onboarding.
• El Notificador a seguridad entrega a un receptor simulado que anota la hora de llegada de cada aviso. Un SMS real sumaría la demora del proveedor, que ningún componente del diseño controla.

Fase	Qué se hace	Duración o repeticiones	Tipo
S1 — Sesión desde un dispositivo no registrado	Se abre una sesión con las credenciales correctas de un vendedor y un ID de dispositivo distinto al registrado, y la sesión opera	50 aperturas en momentos aleatorios dentro de 30 min de carga normal	Con criterio
S2 — Cambio legítimo de dispositivo	Se registra el dispositivo nuevo de un vendedor, y ese vendedor abre sesión desde él	100 cambios, para medir la tasa por cada 100 que fija el escenario	Con criterio
S3 — Registro y apertura casi simultáneos	El vendedor abre sesión desde el dispositivo nuevo menos de 1 s después de registrarlo	20 repeticiones	Con criterio
S4 — Rampa de aperturas	Se sube la tasa de aperturas de sesión a 1, 3 y 5 veces la del Ambiente A, con aperturas desde dispositivos no registrados en cada nivel	10 min por nivel	Exploratoria

Qué se mide. El reloj arranca cuando el micro de sesiones registra la apertura de la sesión y para cuando el receptor recibe el aviso. El cruce es por identificador de la sesión. El tablero de Grafana muestra la demora del aviso durante la ejecución.

H1 se sostiene si se cumplen las cuatro condiciones:

• En S1, las 50 aperturas desde un dispositivo no registrado producen su aviso en ≤ 2 s, cada uno con el vendedor, el dispositivo y la hora.
• En S2, hay ≤ 1 aviso en los 100 cambios legítimos.
• En S3, ninguna de las 20 aperturas produce aviso.
• En ninguna fase aparece un aviso por una sesión desde el dispositivo que el vendedor ya tenía registrado.

Limitaciones propias, además de las comunes:

• La reacción ante la sesión sospechosa queda fuera: no se corta la sesión, no se revoca al usuario y no se escriben registros (logs). ASR-1 deja esa reacción en manos del área de seguridad.
• La huella es un ID que el simulador envía. Quien copie el ID de un dispositivo registrado pasa la comparación, el mismo riesgo que el equipo anotó en ADR-007 (R-007b).

Recursos, elementos y esfuerzo

Required resources. Las piezas comunes del stack: micros en Spring Boot, SIMULADOR-DB en PostgreSQL, k6, Prometheus y Grafana, y el registro de eventos.

Architecture elements involved.

• Incluidos: simulador de sesiones, Gestor de sesión (micro de sesiones), SIMULADOR-DB, Verificador de dispositivo (usuario no válido) y Notificador a seguridad, con su receptor simulado.
• Simulado: micro Onboarding.
• Fuera: matar la sesión, usuarios revocados y Logs.

Estimated effort. Unas 31 horas-persona y 2 horas de máquina.

Frente	Horas-persona
Micros de seguridad: Gestor de sesión, Verificador de dispositivo, Notificador a seguridad, Onboarding y la base simulada	12
Simulador de sesiones y guiones de k6 para las aperturas	4
Mitad de la observabilidad y del registro de eventos, que comparte con E02	5
Atención de las ejecuciones	2
Análisis, resultados y decisión	8

Resultados y análisis

Los campos Results, Analysis of results y Links & evidence se llenan con las ejecuciones. Los resultados deben traer:

• Fallas inyectadas: aperturas desde dispositivos no registrados, cambios legítimos y aperturas pegadas al registro.
• Detectadas: avisos cruzados con su sesión.
• Escapes: aperturas desde dispositivos no registrados sin aviso, o con aviso fuera de los 2 s.
• Falsas detecciones: avisos por dispositivos registrados, contados por cada 100 cambios legítimos.
• Demora: mediana, percentil 95 y máximo.
• Número desconocido: la tasa de aperturas en la que el aviso se atrasa (S4).

La decisión que sigue a cada resultado

El equipo fija antes de correr qué decisión toma con cada resultado. Así el resultado no se acomoda después a la decisión.

Resultado	Decisión de arquitectura
H1 se sostiene en S1, S2 y S3	Aceptar ADR-007 tal como está: el Verificador de dispositivo compara la huella al recibir sesion.abierta
H1 falla en S1: hay aperturas sin aviso o con aviso fuera de los 2 s	Medir en qué tramo se pierde el tiempo o el evento: la publicación de sesion.abierta, la comparación o la entrega de la alerta, y reabrir ADR-007 en ese tramo
H1 falla en S2: más de 1 aviso por cada 100 cambios legítimos	Revisar el camino de registro previo del dispositivo nuevo, que ADR-007 dejó sin dueño
H1 falla en S3: avisa por dispositivos recién registrados	Revisar primero cuándo ve el Verificador de dispositivo el registro nuevo, antes de tocar otra pieza
H1 se atrasa en S4 por debajo de 3 veces la tasa del Ambiente A	Declarar la tasa medida como límite del diseño y llevarla a la decisión sobre cuántas instancias del Verificador de dispositivo correr

---

E02 — Disponibilidad: detección y reacción ante el pedido detenido

El título del experimento

E02 — Validar que el pedido detenido llegue a la Dead-Letter-Queue sin efectos duplicados, con el Monitor de la cadena y etapas idempotentes.

La hipótesis de diseño

H2 tiene dos versiones. La primera probó un sondeo que solo comprueba si la etapa está viva. Corrió el 7 de octubre de 2026 y cayó en D3: la etapa respondía al sondeo con un pedido congelado dentro, y el Monitor no lo vio. El 12 de octubre el equipo la refinó con dos cambios: el punto de salud de cada etapa informa qué pedidos lleva demasiado tiempo sin terminar, y cada etapa es idempotente. Lo que sigue es la versión vigente; la primera queda al final de esta sección.

H2 — Llevar el pedido detenido a la Dead-Letter-Queue sin efectos duplicados

Creemos que un Monitor de la cadena que lee del punto de salud de cada etapa los pedidos atascados por más de U = 5 s, y etapas idempotentes, para un pedido detenido en una etapa (ASR-4), dará como resultado que el pedido llegue a la Dead-Letter-Queue sin efectos duplicados, lo cual se validará cuando los pedidos de D2 y D3 lleguen una sola vez a la cola en ≤ 30 s, cada uno con la etapa que falta y la causa. Ese plazo de detección es el de ASR-3. En D2 se caen etapas, y en D3 se congelan 15 pedidos dentro de una etapa que sigue viva. La media hora sin fallas de D1 no debe dar ninguna falsa alarma. Ninguna de las 60 entregas repetidas de D5 puede duplicar la factura, el descargue o la orden de despacho del mismo pedido.

«Pedido detenido» incluye el que se congela dentro de una etapa que sigue respondiendo al sondeo. Es el caso que tumbó la primera versión, y la fase D3 lo vuelve a poner a prueba.

• Variables independientes: el sondeo enriquecido y la idempotencia por etapa. El Monitor sondea cada T segundos y le pide a cada etapa los pedidos con más de U segundos sin terminar. Avisa al micro de ventas cuando una etapa no responde N sondeos seguidos o cuando informa pedidos atascados, y el micro de ventas los envía a la Dead-Letter-Queue. Cada etapa guarda el recibo del pedido antes de confirmarlo al bróker, y aplica su efecto en la misma transacción que lo da por terminado.
• Variables dependientes: la demora entre la falla y la confirmación del pedido en la cola; las falsas alarmas por hora, que ASR-3 limita a una; los pedidos detenidos que no llegan a la cola o que llegan dos veces; los mensajes que no dicen qué etapa falta y por qué; y los efectos que una etapa aplica dos veces al mismo pedido.

Fundamento: el Monitor detecta la etapa caída contando los sondeos sin respuesta, sin necesitar que la etapa le informe nada. Cuando la etapa sí responde, el recibo que guarda para ser idempotente dice qué pedidos aceptó y no ha terminado, aunque el hilo que los trabajaba ya no exista. El Monitor fija U en cada sondeo, y el punto de salud le devuelve los pedidos que lo pasan. El plazo alcanza porque N × T, para la etapa caída, y U + T, para el pedido congelado, caben en los 30 s.

El micro de ventas arma, por cada pedido, un mensaje con el pedido, la etapa y el tiempo transcurrido. Publicarlo en una cola durable cuesta milisegundos: la reacción no se come el plazo de la detección, y el mensaje sobrevive aunque nadie lo atienda todavía.

La idempotencia cubre la otra mitad de la hipótesis. Al llegar un pedido, la etapa revisa su recibo, y aplica el efecto solo si el pedido sigue en curso, en la misma transacción que lo da por terminado. Así, la etapa que recibe dos veces el mismo pedido aplica el efecto una sola vez. Las facturas, los descargues y las órdenes de despacho duplicados se quedan en cero.

Lo que la refutaría, cualquiera de tres casos:

• Un pedido congelado dentro de una etapa viva que no llega a la cola en ≤ 30 s. ASR-3 describe justo esa falla, sin señal de error.
• Más de una falsa alarma por hora: pedidos sanos pero lentos que el punto de salud informa como atascados porque U quedó corto.
• Un pedido detectado que no llega a la cola o llega dos veces, o una etapa que aplica dos veces su efecto al mismo pedido. Un efecto doble es una factura o un descargue duplicado, lo que ASR-4 prohíbe.

U = 5 s es el valor que fijó el equipo (S-12). Para que un pedido sano no pase de 5 s en su etapa, las etapas simuladas duran según S-11: mediana de 1 s y p99,9 cercano a 3 s. Con un sondeo cada 2 s y su espera de 500 ms, el pedido congelado llega a la cola a más tardar unos 7,5 s después de entrar a la etapa, dentro de los 30 s de ASR-3.

El escenario enlazado

ASR	Nombre en Helix	Historia	Cobertura
ASR-4	Availability — Recepción del pedido escalado	HU-14	Parcial: los efectos duplicados, que deben ser cero. La reanudación en ≤ 5 s y la entrega a una persona quedan fuera, porque nadie consume la Dead-Letter-Queue
ASR-3	Availability — Creación del pedido en la tienda	HU-03	Paso previo: H2 tiene que detectar el pedido detenido para poder ponerlo en la Dead-Letter-Queue

H2 prueba ASR-4, pero el diseño la obliga a pasar antes por ASR-3. El estímulo de ASR-4 es un pedido ya señalado como detenido, y esa señal es la respuesta de ASR-3. Por eso las fases D1 a D3 miden la detección, y D5 mide el efecto duplicado.

Las tácticas y los patrones

La primera táctica es monitor, la misma que nombra ADR-004. El Monitor de la cadena (EL-17 en el registro de ADR) sondea la salud de cada etapa cada T segundos. Su punto de salud no se limita a «estoy viva»: informa la edad de los pedidos en curso, como un monitoreo de condición. En la práctica, el plazo por pedido y etapa de ADR-004 lo mide la etapa y lo lee el Monitor, en vez de revisarlo el Coordinador.

La segunda es el receptor idempotente de ADR-005. Cada etapa guarda un recibo con la clave del pedido y la etapa antes de confirmar el mensaje al bróker. Si el mensaje llega otra vez, la etapa ve el recibo y no repite el efecto. Ese recibo es también lo que lee el punto de salud.

La reacción sigue el panorama DG-CMP-001. El Monitor le notifica la falla al Coordinador de la cadena, que en el prototipo es el micro de ventas y guarda el estado de cada pedido por etapa. El micro de ventas toma los pedidos que tiene pendientes en la etapa caída y los publica en el bróker de la cadena (T8), que los deja en la Dead-Letter-Queue (T11): el nodo de contingencia del diagrama del equipo.

Cada mensaje lleva como clave el pedido, la etapa y el intento, para que el mismo pedido no entre dos veces, y dice la causa: ETAPA_CAIDA si la etapa dejó de responder, o PEDIDO_ATASCADO si sigue viva y su punto de salud informó el pedido. La Dead-Letter-Queue separa la detección de quien atiende el pedido: reanudarlo o entregarlo a una persona es la parte de ASR-4 que este experimento no cubre, y en el panorama lo atiende CCP Support. En este prototipo nadie la consume.

El registro de ADR dibuja otro camino: en ADR-004 y en DG-CMP-003 el Monitor encola él mismo en una cola de reintentos (CN-36). El experimento sigue el panorama DG-CMP-001, que es el que el equipo actualizó.

Las alternativas, las dos que estudió ADR-004:

Alternativa	Por qué no entra al prototipo
Plazo vencido por pedido y etapa, con una revisión periódica de los plazos	Es la decisión que el equipo tomó en ADR-004. Si la fase D3, la del pedido congelado en una etapa viva, refuta H2, el diseño vuelve a ella
Temporizador en memoria, uno por pedido	Los temporizadores mueren si cae el proceso que los guarda

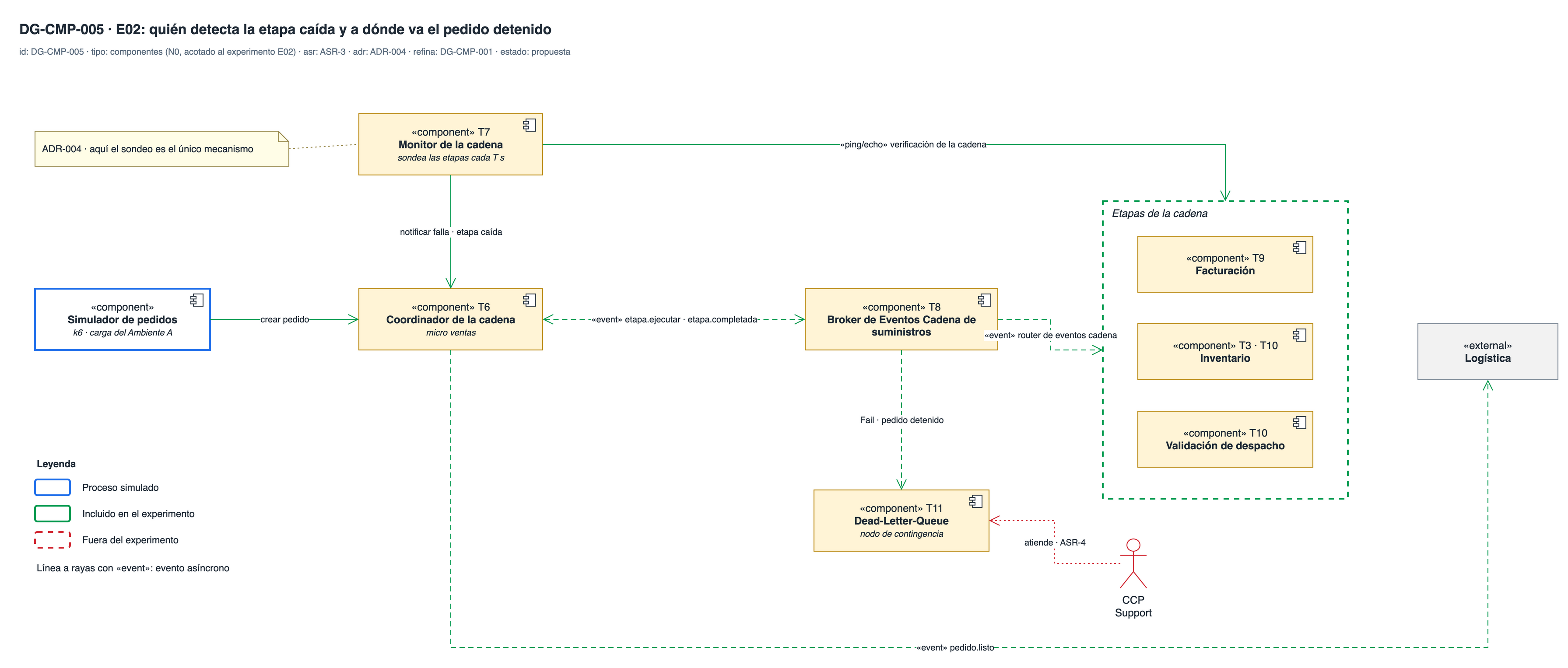

El diseño del experimento

En el diagrama del equipo	En DG-CMP-005
micro ventas	Coordinador de la cadena (T6)
Hearbeat	Monitor de la cadena (T7), con sondeo «ping/echo»
facturación · inventario · despacho	Etapas de la cadena: Facturación (T9), Inventario (T3 · T10), Validación de despacho (T10)
Nodo contingencia	Dead-Letter-Queue (T11), a la que llega lo fallido por el bróker (T8)

Tres decisiones de montaje que el diagrama no dice:

• La Dead-Letter-Queue es una cola durable de RabbitMQ, y el micro de ventas espera la confirmación del bróker antes de dar el pedido por enviado. Un registrador lee la cola sin consumirla y anota la hora de llegada de cada mensaje.
• El sondeo es «ping/echo» con datos. El Monitor llama al punto de salud de cada etapa, cuenta las llamadas sin respuesta y lee los pedidos que la etapa lleva más de U segundos sin terminar.
• Las tres etapas corren en paralelo, como en el diagrama. ADR-003 las ordena en serie, pero el orden no cambia lo que H2 evalúa, que es si la parada se detecta y el pedido llega a la cola.

Fase	Qué se hace	Duración o repeticiones	Tipo
D1 — Sin fallas	Carga normal sin ninguna falla inyectada	30 min	Con criterio
D2 — Etapa caída	Se detiene el proceso de una etapa con pedidos en curso	5 veces por etapa, 15 en total	Con criterio
D3 — Etapa viva, pedido congelado	La etapa sigue respondiendo al sondeo, pero un pedido se queda congelado dentro de ella: la etapa lo acepta y lo olvida	5 veces por etapa, 15 en total	Con criterio: es la fase que tumbó la primera versión
D5 — Entrega repetida	El inyector le vuelve a entregar a una etapa un pedido que ya terminó, como lo haría el bróker tras una caída o quien reprocese la Dead-Letter-Queue	20 veces por etapa, 60 en total	Con criterio
D4 — Combinaciones de T y N	Se combina un sondeo cada 1, 2 y 5 s con 1, 2, 3 y 5 sondeos sin respuesta	12 combinaciones, con D1 y D2 en cada una	Exploratoria. Corrió el 8 de octubre con la primera versión; no se repite, porque la detección de la etapa caída no cambió

Tres niveles de ejecución. Las ejecuciones de horas no dan retroalimentación a tiempo, así que el plan tiene tres niveles. El humo, de unos 5 min, comprueba que todo circula. El rápido, de unos 25 min, corre todas las fases en una sola ejecución con 3 casos por etapa, para probar cada cambio. El de decisión, de cerca de 1 h 30, corre las fases de la tabla y es el que entra a los resultados.

Qué se mide. El reloj arranca cuando el inyector detiene la etapa (D2) o cuando el pedido congelado entra a la etapa (D3), y para cuando el bróker confirma el mensaje del pedido en la cola. En D5 no hay reloj: se cuenta cuántas veces aplicó la etapa su efecto a cada pedido. El cruce es por identificador del pedido y nombre de la etapa. El tablero de Grafana muestra los sondeos sin respuesta y los mensajes en la cola.

Hay falsa alarma cuando el Monitor declara detenida una etapa que no cayó, o cuando el punto de salud informa como atascado un pedido que no estaba congelado ni detenido.

H2 se sostiene si se cumplen las seis condiciones:

• En D2, los pedidos detenidos llegan a la cola en ≤ 30 s, cada uno con el pedido, la etapa y el tiempo transcurrido.
• En D1, no hay ninguna falsa alarma. El techo de ASR-3, ≤ 1 por hora, equivale a 0,5 en media hora, y una sola alarma ya lo pasa.
• En D3, los 15 pedidos congelados también llegan a la cola en ≤ 30 s.
• En D5, ninguna etapa aplica dos veces su efecto al mismo pedido.
• En todas las fases, cada pedido detenido entra a la cola una sola vez: cero pedidos perdidos y cero duplicados.
• En todas las fases, cada mensaje dice qué etapa falta y por qué: la causa es ETAPA_CAIDA en D2 y PEDIDO_ATASCADO en D3. Es el estado exacto que ASR-4 pide entregar.

Limitaciones propias, además de las comunes:

• Nadie consume la Dead-Letter-Queue: reanudar el pedido o entregarlo a una persona, y el plazo de ≤ 5 s que ASR-4 fija para eso, quedan sin medir. La caída del bróker es una falla de infraestructura y queda fuera por el supuesto S-3.
• El Monitor de la cadena es un solo proceso. Si cae, nadie detecta nada: es el mismo riesgo que el equipo anotó en ADR-004 (R-004a).
• Cero falsas alarmas en la media hora de D1 no prueba que la tasa real sea ≤ 1 por hora: solo muestra que no hubo evidencia en contra. Afirmarlo con confianza pide más horas de ejecución.
• El punto de salud lee el recibo de la base de la etapa. Si esa base no responde, la etapa tampoco responde al sondeo, y cuenta como etapa caída.
• La idempotencia se prueba en las etapas. La caída del bróker entre la confirmación y el recibo queda fuera, por el mismo supuesto S-3.

Recursos, elementos y esfuerzo

Required resources. Las piezas comunes del stack, más el Monitor de la cadena, el bróker con su Dead-Letter-Queue en RabbitMQ y el inyector de fallas.

Architecture elements involved.

• Incluidos: simulador de pedidos; Coordinador de la cadena (micro de ventas); Monitor de la cadena; bróker de la cadena; facturación, inventario y validación de despacho; Dead-Letter-Queue; y logística.
• Simulado: simulador de pedidos (k6).
• Fuera: CCP Support, que consume la Dead-Letter-Queue para reanudar el pedido o entregarlo a una persona.

Estimated effort. Unas 41 horas-persona y 20 horas de máquina, casi todas de D4, que corre de noche sin supervisión.

Frente	Horas-persona
Micros de la cadena: ventas, las tres etapas, el Monitor de la cadena, el bróker y la Dead-Letter-Queue	16
Guiones de k6 para los pedidos e inyector de fallas	8
Mitad de la observabilidad y del registro de eventos, que comparte con E01	5
Atención de las ejecuciones	4
Análisis, resultados y decisión	8

Resultados y análisis

Los campos Results, Analysis of results y Links & evidence se llenan con las ejecuciones. Los resultados deben traer:

• Fallas inyectadas: etapas detenidas y pedidos congelados.
• Detectadas: mensajes en la cola cruzados con su pedido y su etapa.
• Escapes: pedidos detenidos o congelados que no llegaron a la cola.
• Duplicados: pedidos que entraron a la cola más de una vez.
• Falsas detecciones: mensajes sobre pedidos que llegaron a logística o sobre etapas que nunca se detuvieron.
• Demora: mediana, percentil 95 y máximo.
• Efectos duplicados: veces que una etapa aplicó dos veces su efecto al mismo pedido (D5).
• Número desconocido: el menor N sin falsas alarmas, y su N × T (D4); y el margen entre U y la etapa más lenta de D1.

La decisión que sigue a cada resultado

El equipo fija antes de correr qué decisión toma con cada resultado. Así el resultado no se acomoda después a la decisión.

Resultado	Decisión de arquitectura
H2 se sostiene en D1, D2, D3 y D5	Adoptar el Monitor de la cadena con el punto de salud enriquecido como mecanismo de ASR-3, con la Dead-Letter-Queue como reacción. Actualizar ADR-004: el plazo por pedido y etapa lo mide la etapa y lo lee el Monitor. Actualizar ADR-005: el recibo se guarda antes de confirmar al bróker
H2 pasa D1, D2 y D5 pero falla D3	Volver a ADR-004 tal como está: el plazo por pedido lo revisa el Coordinador, que sabe qué envió y no ha vuelto
H2 falla D1: pedidos sanos informados como atascados	Subir U con la etapa más lenta de D1, y verificar que U + T siga cabiendo en los 30 s
H2 falla D5: una etapa aplica dos veces su efecto	Revisar el orden entre el recibo, el efecto y la confirmación al bróker, y repetir D5 antes de aceptar ADR-005
H2 falla D2: no detecta la etapa caída en ≤ 30 s	Buscar en D4 una combinación de T y N que quepa
H2 detecta a tiempo pero pierde o duplica pedidos en la cola	Revisar la clave de pedido, etapa e intento (NR-004a), y repetir D2

La primera versión de H2 y su resultado

Creemos que un Monitor de la cadena que sondea las etapas y, si una no responde N sondeos seguidos, hace que el micro de ventas envíe sus pedidos a la Dead-Letter-Queue, para un pedido cuya cadena se detiene sin error (ASR-3), dará como resultado que todo pedido detenido llegue a esa cola en ≤ 30 s, lo cual se validará cuando lo logren los pedidos de D2 y D3. D1 era una hora sin fallas y debía dejar ≤ 1 falsa alarma. D2 tumbaba etapas y D3 congelaba pedidos dentro de una etapa viva.

Corrió el 7 de octubre de 2026 con D1 de 1 h, 30 caídas y 30 congelamientos. Pasó D1 y D2 y cayó en D3: 0 de 30 pedidos congelados llegaron a la cola, porque el punto de salud respondía «estoy viva» con el pedido quieto dentro. Esa fila de la tabla llevaba a confirmar ADR-004. El equipo prefirió refinar el punto de salud antes de cerrar la decisión, y el detalle está en los resultados.
