Vista de información — Reto 2 CCP (v7)
Esta página dibuja los datos que sostienen las tácticas y el ciclo de vida de la etapa de un pedido. Dos diagramas de clases responden qué fila guarda cada decisión, quién es su dueño y en qué base vive: uno para la cadena y otro para la seguridad. Una máquina de estados responde por qué estados pasa cada etapa y qué evento dispara cada cambio.
Estado: propuesta. Los diez ADR de adrs-ccp-reto2.md están en estado Propuesta. La portada de los diagramas, con la matriz de trazabilidad y los huecos, está en diagramas-ccp-reto2.md. Las partes que son dueñas de cada dato están en la vista de componentes.
Fuente: draw.io. Los diagramas viven en vista-informacion.drawio, que se abre en draw.io web (descargar), con una pestaña por diagrama. Cada imagen de esta página se exporta de ese archivo; un cambio se hace en el draw.io y después se vuelve a exportar.
Cómo leer esta página
| Diagrama | Qué responde | ASR · ADR |
|---|---|---|
| DG-CLS-001 | Qué datos sostienen la detección y la reanudación de la cadena, y en qué base vive cada uno | ASR-3, ASR-4 · ADR-002, ADR-004, ADR-005 |
| DG-CLS-002 | Qué datos sostienen la huella, la revocación y la compensación de la escritura indebida | ASR-1, ASR-2 · ADR-007 a ADR-010 |
| DG-STM-001 | Por qué estados pasa cada etapa de un pedido y qué dispara cada transición | ASR-3, ASR-4 · ADR-002, ADR-004, ADR-006 |
Leyenda
| Notación | Significado |
|---|---|
| «entity» | Clase que se guarda: una tabla o un registro con dueño |
| «enumeration» | Conjunto cerrado de valores |
| «interface» | Contrato sin estado; la flecha discontinua con triángulo hueco dice quién lo realiza |
| Marco con línea discontinua | La base de un servicio. Cada servicio tiene la suya (ADR-001) |
| Línea continua con multiplicidades | Asociación dentro de la misma base: cuántos de cada lado |
| Línea discontinua con multiplicidades | Relación por clave lógica entre bases distintas, sin llave foránea |
| Flecha discontinua | Dependencia: una clase usa a la otra |
evento [guarda] / acción |
Transición de una máquina de estados: qué la dispara, qué debe cumplirse y qué hace |
| T1, T2… · amarillo | Clase o estado que sostiene una táctica; la tabla bajo el diagrama dice cuál |
| Nota | ADR y regla de la clave o del estado |

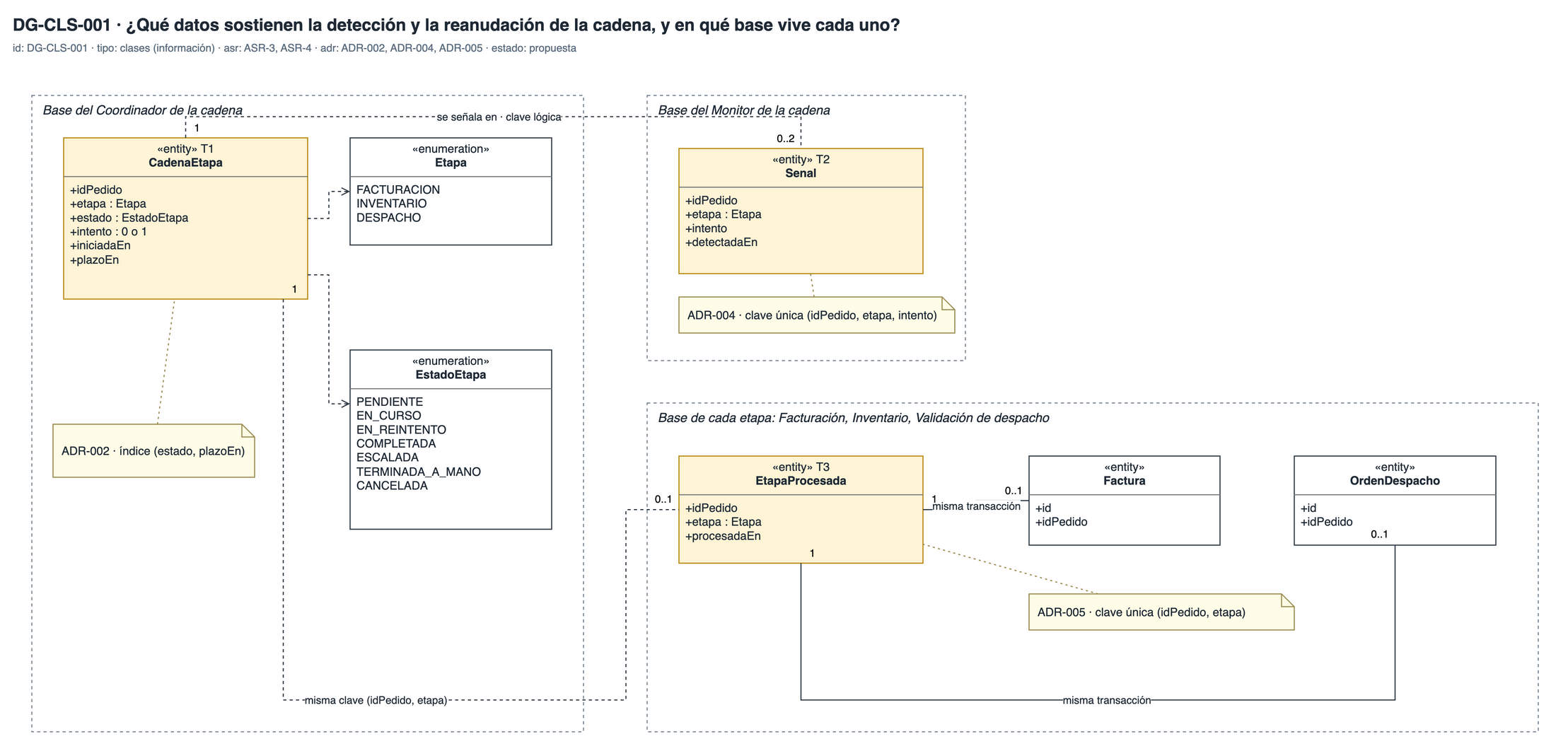

DG-CLS-001 · Los datos de la cadena, las señales y las etapas procesadas
| Tipo | ASR | ADR | Estado |
|---|---|---|---|
| Clases (información) | ASR-3 · ASR-4 | ADR-002 · ADR-004 · ADR-005 | propuesta |
| Marca | Clase | Dueño | Táctica que sostiene | ID |
|---|---|---|---|---|
| T1 | CadenaEtapa | Coordinador de la cadena · RepositorioCadena | Estado por pedido y etapa, que el Monitor lee con el índice por estado y plazo | DIS-15 · DIS-04 |
| T2 | Senal | Monitor de la cadena · RegistroSenales | Una sola señal por pedido, etapa e intento | DIS-03 |
| T3 | EtapaProcesada | Cada etapa: Facturación, Inventario y Validación de despacho | Idempotencia: la fila y el efecto se escriben en la misma transacción | DIS-17 |
| — | Factura · OrdenDespacho | Facturación · Validación de despacho | El efecto que no puede duplicarse | DIS-17 |
Qué muestra: qué fila sostiene cada táctica y en qué base vive. CadenaEtapa vive en la base del Coordinador; EtapaProcesada, en la de cada etapa, junto a su efecto; Senal, en la del Monitor. La relación entre las tres es por clave lógica. · Decisión que refleja: ADR-002 (estado por etapa), ADR-004 (la señal única) y ADR-005 (la clave única). · Qué no muestra: las columnas de negocio del pedido, la factura y la orden, ni el descargue de Inventario, que usa la misma EtapaProcesada con la etapa INVENTARIO. Tampoco resuelve dónde guarda el Monitor sus señales: la base del Monitor está dibujada, pero ningún ADR la decide.

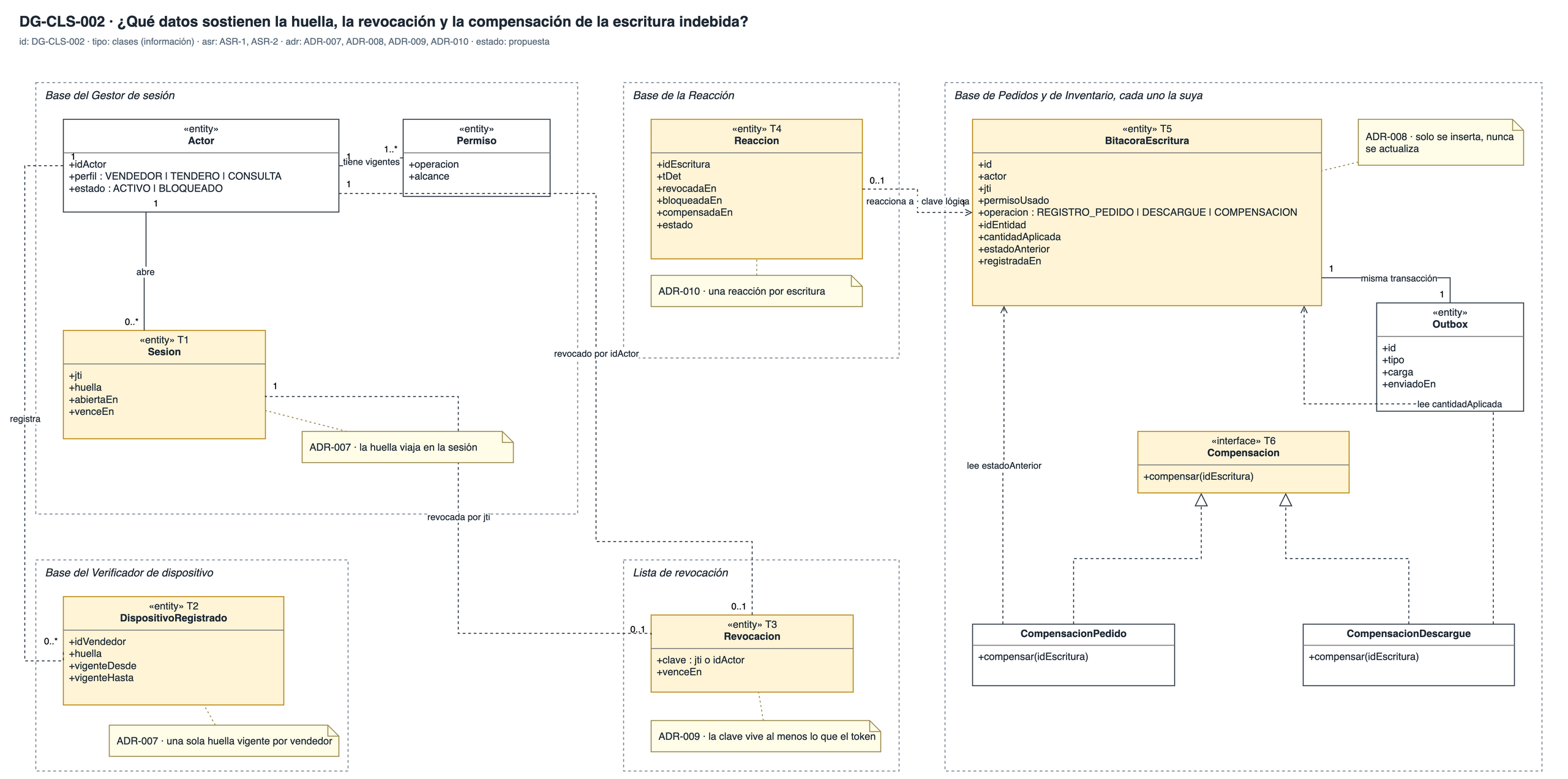

DG-CLS-002 · Los datos de identidad, de la bitácora y de la reacción
| Tipo | ASR | ADR | Estado |
|---|---|---|---|
| Clases (información) | ASR-1 · ASR-2 | ADR-007 · ADR-008 · ADR-009 · ADR-010 | propuesta |
| Marca | Clase | Dueño | Táctica que sostiene | ID |
|---|---|---|---|---|
| — | Actor · Permiso | Gestor de sesión · RepositorioIdentidad | El Detector lee los permisos vigentes; el bloqueo cambia el estado del actor | SEG-14 |
| T1 | Sesion | Gestor de sesión | La huella entra en la sesión | SEG-02 |
| T2 | DispositivoRegistrado | Verificador de dispositivo · RegistroDispositivos | La huella contra la cual se compara, con el registro previo del cambio legítimo | SEG-09 |
| T3 | Revocacion | Lista de revocación | La clave de la sesión (jti) o del actor (idActor) que la Puerta rechaza |
SEG-13 |
| T4 | Reaccion | Reacción ante acceso indebido · RegistroReacciones | Una reacción por escritura, con las marcas de tiempo que prueban los 5 s | SEG-13 · SEG-14 |
| T5 | BitacoraEscritura · Outbox | Pedidos e Inventario, cada uno en su base | Registro de auditoría y evento en la misma transacción de la escritura | SEG-18 · DIS-17 |
| T6 | Compensacion y sus dos realizaciones | Pedidos (anula el pedido) e Inventario (suma lo descontado) | Rollback por compensación | DIS-13 |
Qué muestra: que la huella se guarda en dos lugares con dueños distintos: la sesión lleva la huella con la que se abrió y el registro lleva la huella vigente del vendedor. También muestra por qué la bitácora guarda la cantidad descontada y no solo la cifra final: sumarla conserva los descargues legítimos que llegaron después. · Decisión que refleja: ADR-007 (huella), ADR-008 (bitácora y outbox), ADR-009 (revocación) y ADR-010 (bloqueo, reacción y compensación). · Qué no muestra: los identificadores del equipo que forman la huella, que siguen sin definir, ni el pedido y la existencia, que estas decisiones no cambian.
Los estados de la sesión y del actor. La v6 los dibujaba en su propia máquina de estados. En la v7 viven como atributos: Actor.estado pasa de ACTIVO a BLOQUEADO cuando la Reacción lo bloquea, y una Revocacion con el jti corta la sesión viva hasta que la clave vence. El orden, revocar antes de bloquear, está en la caja blanca de la Reacción, en DG-CMP-002.
La bitácora frente al catálogo. El registro de auditoría del curso (SEG-18) pide una traza separada, que solo crece y que queda fuera del alcance del atacante. Esta bitácora solo crece, pero vive en la misma base del servicio que el actor escribió. Cumple lo que ASR-2 necesita, que es el estado anterior para compensar, y no cumple la separación, que queda en los huecos de la portada.

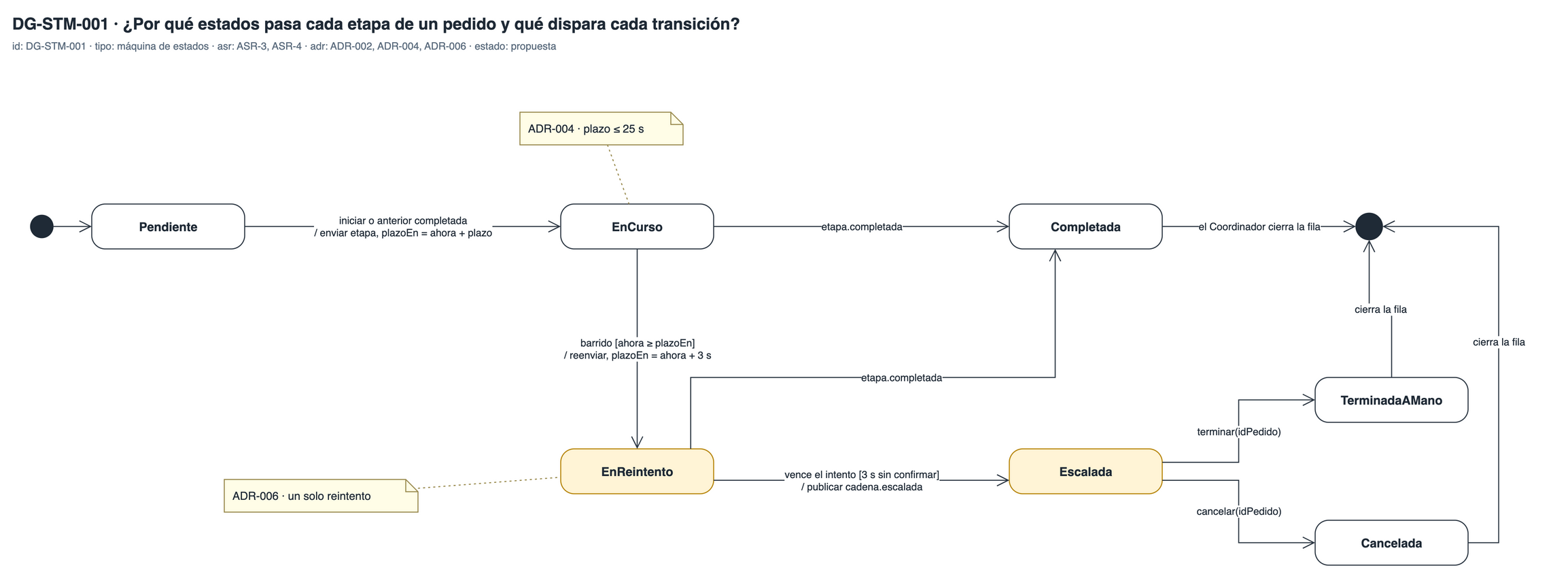

DG-STM-001 · Los estados de cada etapa de un pedido
| Tipo | ASR | ADR | Estado |
|---|---|---|---|
| Máquina de estados | ASR-3 · ASR-4 | ADR-002 · ADR-004 · ADR-006 | propuesta |
| Estado | Valor en CadenaEtapa.estado |
Qué lo produce |
|---|---|---|
| Pendiente | PENDIENTE | La cadena existe, pero la etapa anterior no ha terminado |
| EnCurso | EN_CURSO | El Coordinador envió la etapa y anotó su plazo |
| EnReintento | EN_REINTENTO | El barrido encontró el plazo vencido y el Reanudador reenvió la etapa |
| Completada | COMPLETADA | La etapa confirmó, en su primer intento o en el reintento |
| Escalada | ESCALADA | El reintento no confirmó en 3 s; el pedido está en la Bandeja |
| TerminadaAMano · Cancelada | TERMINADA_A_MANO · CANCELADA | El responsable del pedido escalado lo termina o lo cancela desde la Bandeja, por terminar o cancelar de IEstadoCadena (HU-14) |
Qué muestra: el camino de fallo completo de ASR-3 y ASR-4 en una sola fila: en curso, plazo vencido, un reintento y escalamiento. Cada transición de fallo tiene su guarda numérica. · Decisión que refleja: ADR-002 (el estado se guarda), ADR-004 (la guarda del plazo) y ADR-006 (un reintento de 3 s). · Qué no muestra: qué pasa si la etapa confirma cuando la fila ya está Escalada. Ningún ADR lo decide, y la actualización condicional de DG-CON-003 hoy la ignora (ver Huecos).
