Resultados de los experimentos E01 y E02

El presente reporte expone los resultados de las ejecuciones realizadas sobre el prototipo que implementa los diagramas de componentes DG-CMP-004 y DG-CMP-005. Los experimentos E01 y E02 se ejecutaron en paralelo el 12 de octubre de 2026, entre las 19:07 y las 20:28. Se incorporan, además, dos fases exploratorias de ejecuciones previas que conservan su vigencia: S4 de E01, ejecutada el 7 de octubre, y D4 de E02, ejecutada la noche del 8 al 9 de octubre. El diseño de cada experimento, sus fases y su tabla de decisiones se documentan en Experimentos E01 y E02.

En resumen, las dos hipótesis se sostienen. La hipótesis H1 establecía que el Verificador de dispositivo detecta, dentro de la ventana de ASR-1, toda sesión abierta desde un dispositivo no registrado. El resultado confirma la hipótesis: el Verificador notificó a seguridad las 50 aperturas de este tipo con un tiempo máximo de 140 ms, frente al límite admisible de 2 s. En las 7 081 sesiones legítimas —originadas desde el dispositivo registrado por el usuario— no se generó ninguna falsa alarma.

La hipótesis H2 establecía que todo pedido detenido (aquel que no completa su etapa dentro de los 30 s definidos en ASR-3) llega a la Dead-Letter-Queue sin que ninguna etapa duplique su efecto. Su versión inicial no se sostuvo: el sondeo del Monitor de la cadena verificaba únicamente que la etapa estuviera activa y, por tanto, no detectó ninguno de los 30 pedidos congelados dentro de una etapa que continuaba respondiendo. La versión refinada incorpora dos modificaciones clave: la primera es que el punto de salud de cada etapa informa explícitamente los pedidos que permanecen más de 5 s sin finalizar (denominados atascados); la segunda es que cada etapa implementa un comportamiento idempotente.

Con estas modificaciones, H2 se sostuvo en las cuatro fases de decisión. En D2, los 291 pedidos correspondientes a las 15 caídas de etapa llegaron a la Dead-Letter-Queue con un tiempo máximo de 6,3 s. En D3, los 15 pedidos congelados en una etapa activa llegaron con un tiempo máximo de 7,0 s, indicando en ambos casos la etapa pendiente y la causa de la detención. En D5, ninguna de las 60 entregas repetidas duplicó el efecto de su respectiva etapa. En D1, tras 30 minutos de operación continua sin fallas, el Monitor no generó falsas alarmas.

Experimento Hipótesis Escenario Veredicto Decisión
E01 — Seguridad H1: el Verificador de dispositivo compara la huella apenas el micro de sesiones publica la apertura ASR-1 Se sostiene en S1, S2 y S3 Aceptar ADR-007 tal como está
E02 — Disponibilidad H2: el Monitor lee del punto de salud los pedidos atascados, el micro de ventas los envía a la Dead-Letter-Queue con su causa, y cada etapa es idempotente ASR-4, con ASR-3 como paso previo Se sostiene en D1, D2, D3 y D5 Aceptar ADR-005 con un ajuste y actualizar ADR-004

El veredicto, escenario por escenario. Cada fila contrasta la métrica obtenida frente al umbral del escenario. El margen compara el caso más desfavorable (lento) con el umbral, expresando la proporción o la holgura temporal remanente.

Escenario Criterio Umbral Medido Margen Veredicto
ASR-1 · seguridad Aviso a seguridad por la sesión desde un dispositivo no registrado ≤ 2 s 50 de 50, máximo 140 ms 14 veces menor Pasa
ASR-1 · seguridad Avisos por cambios legítimos de dispositivo ≤ 1 por cada 100 0 en 100 (S2) y 0 en 20 (S3) — Pasa
ASR-3 · disponibilidad Pedido detenido, detectado y en la Dead-Letter-Queue ≤ 30 s 306 de 306, máximo 7,0 s 23,0 s por debajo Pasa
ASR-3 · disponibilidad Falsas alarmas ≤ 1 por hora 0 en los 30 min de D1 — Pasa
ASR-4 · disponibilidad De la señal de detención a la Dead-Letter-Queue ≤ 5 s 119 de 119 (los 104 que estaban en la etapa al declararla caída, y los 15 de D3), máximo 33 ms 151 veces menor Pasa en el envío a la Dead-Letter-Queue. La reanudación no se midió
ASR-4 · disponibilidad Estado exacto: qué etapa falta y por qué En cada mensaje 306 de 306 pedidos detenidos con su causa — Pasa
ASR-4 · disponibilidad Facturas, descargues u órdenes de despacho duplicados 0 0 en 12 047 pares de pedido y etapa — Pasa

Metodología de medición

Los experimentos se ejecutaron sobre el prototipo de este repositorio: doce microservicios desarrollados en Java 21 y Spring Boot 3, junto con PostgreSQL y RabbitMQ desplegados mediante Docker Compose en un único nodo de pruebas. Los eventos de E01 y de la cadena de E02 circulan a través del agente de mensajes, replicando la topología de los diagramas de arquitectura. Durante las ejecuciones, k6 generó la carga correspondiente al Ambiente A: 1 pedido y 10 consultas por segundo, con tasas de llegada estocásticas.

Las cifras analíticas provienen de la tabla de eventos transaccionales, no del tablero de monitoreo. Cada componente registró en dicha tabla el identificador de la sesión o del pedido junto con la marca de tiempo de cada hito. Una consulta SQL especializada cruza estos registros de forma determinista para contrastar cada anomalía inyectada con la salida producida. Si bien Prometheus y Grafana se emplearon para la observabilidad en tiempo real, se prescindió de sus métricas agregadas para los veredictos definitivos debido a la pérdida del identificador unívoco en las agregaciones.

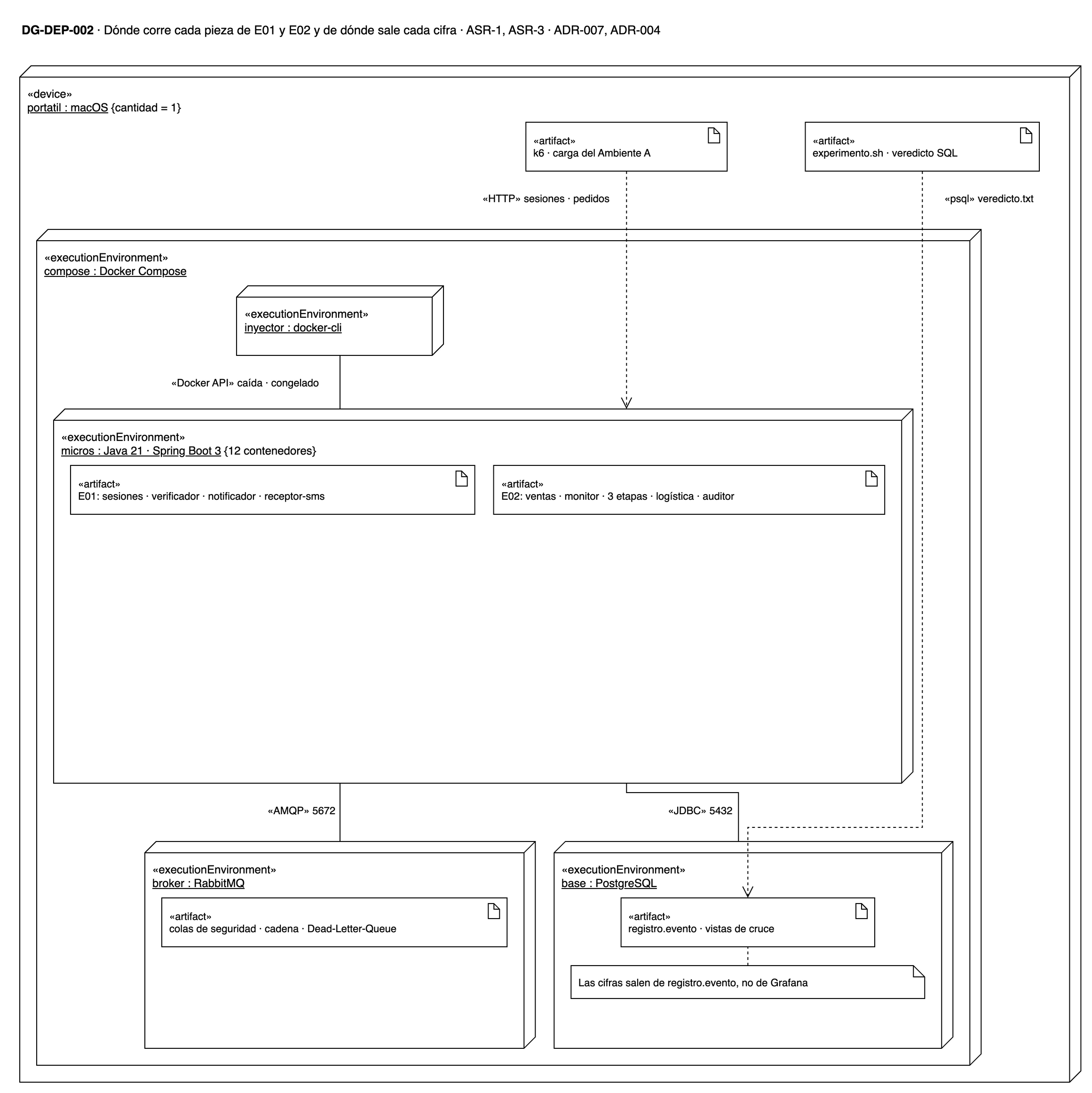

Figura 1. Topología de despliegue y ejecución (DG-DEP-002). El entorno se concentró en un único servidor de pruebas. La herramienta k6 y el orquestador automatizado operaron de forma nativa. El orquestador gestionó el ciclo de vida de cada ejecución, solicitó la inyección programada de fallas y computó el veredicto mediante la ejecución de consultas SQL sobre la entidad transaccional. El inyector de fallas, los doce microservicios, RabbitMQ y PostgreSQL se ejecutaron como contenedores aislados en Docker Compose.

DG-DEP-002 · Montaje de las pruebas: k6 y el orquestador en el servidor; inyector, micros, RabbitMQ y PostgreSQL en Docker Compose

E01 y E02 se ejecutaron concurrentemente. Cada experimento opera con sus propias hipótesis, esquemas de bases de datos y colas; el orquestador los dispara en paralelo mediante automatización. Al inicializar cada fase, se restablecen exclusivamente los recursos asociados al experimento en cuestión, evitando interferencias cruzadas. El único recurso compartido es la carga de solicitudes de pedidos: E01 reutiliza la traza de carga de E02 para evitar la duplicación innecesaria del Ambiente A. E01 inició con un desfase de 4 minutos respecto a E02 para distanciar temporalmente las trazas de observación visual.

Cada fase de experimentación se precedió de un período de calentamiento excluido del cómputo métrico: 5 minutos para E01 y 2 minutos para E02.

La validez de las ejecuciones fue estrictamente verificada. Al finalizar cada ejecución, el orquestador evaluó tres precondiciones de integridad: ausencia de huecos superiores a 30 s en la carga de fondo, estabilidad operativa del servidor anfitrión y una tasa de fallas en k6 inferior al 1 %. El incumplimiento de cualquiera de estas condiciones invalidaba el ciclo completo de fases del experimento, forzando su reejecución. El hueco máximo registrado fue de 11,1 s en E01, 8,7 s en E02 y 11,0 s en D4, sin reportar solicitudes fallidas por parte de k6.

Dado que E02 interrumpe brevemente la generación de pedidos entre fases, el orquestador emitió un pedido de relleno sintético cada vez que transcurrían 10 s sin actividad para preservar la continuidad de la carga de fondo en E01. Esto ocurrió en 41 ocasiones (3 veces entre transiciones de fases de E02 y 38 veces tras la culminación de E02, mientras E01 completaba la fase S3 y su respectivo minuto de gracia). El minuto de gracia corresponde al intervalo posterior a la ventana de medición durante el cual el orquestador recolecta eventos rezagados.

Ciertos parámetros operativos requeridos por los modelos experimentales se establecieron como supuestos fijos parametrizables:

Supuesto Valor Origen
S-10 · aperturas desde el dispositivo registrado 2 por segundo Estimación basada en 2 000 usuarios corporativos que reabren sesión cada 15 minutos tras expirar el token: 2,2 peticiones/s, redondeadas al entero superior
S-11 · duración de cada etapa Distribución lognormal (mediana de 1 s, percentil 99 cercano a 3 s, límite superior de 25 s) Variabilidad operacional nominal por debajo del umbral de tolerancia U de S-12 (5 s). El límite superior deriva de los parámetros de diseño del sistema: la duración máxima por etapa es ≤ 25 s. Hasta el 12 de octubre la mediana era de 2 s, la que usaron la primera versión y D4; se acortó cuando el equipo fijó U = 5 s
T y N del Monitor Intervalo de sondeo T = 2 s; declaración de etapa caída tras N = 3 sondeos consecutivos sin respuesta El producto N × T = 6 s se mantiene holgadamente dentro del límite de 30 s establecido en ASR-3
S-12 · umbral U Clasificación de pedido atascado tras transcurrir > 5 s sin finalizar en una etapa activa Parámetro fijado por el equipo de arquitectura (versiones previas operaban con 15 s). Con un tiempo de procesamiento máximo observado de 3,3 s en D1, la suma de U, el sondeo de 2 s y una holgura de 500 ms totaliza 7,5 s, cumpliendo con ASR-3
Fallo de etapa (D2) Terminación abrupta del proceso mediante la señal SIGKILL durante 45 s, seguida de autorrecuperación El estado transaccional pendiente es devuelto a la cola del agente de mensajes para su reencocolamiento y reanudación posterior

La base probatoria se fundamenta en las ejecuciones de decisión realizadas el 12 de octubre, complementadas por las fases exploratorias S4 y D4 (cuya única excepción es la evidencia visual de la Figura 4, derivada de una ejecución de validación de S3). La instrumentación de cada escenario se documenta a través de tres artefactos:

  • Gráficas de margen: Representación analítica de la distribución de casos frente al umbral, generada mediante scripts analíticos a partir de la traza de eventos (analisis/graficas.py).
  • Casos de prueba testigo anotados: Capturas de ejecución en vivo que correlacionan el estímulo del orquestador, los registros (logs) de los microservicios, el panel de observabilidad en Grafana y el estado del agente de mensajes, respaldados por clips de video de 50 s.

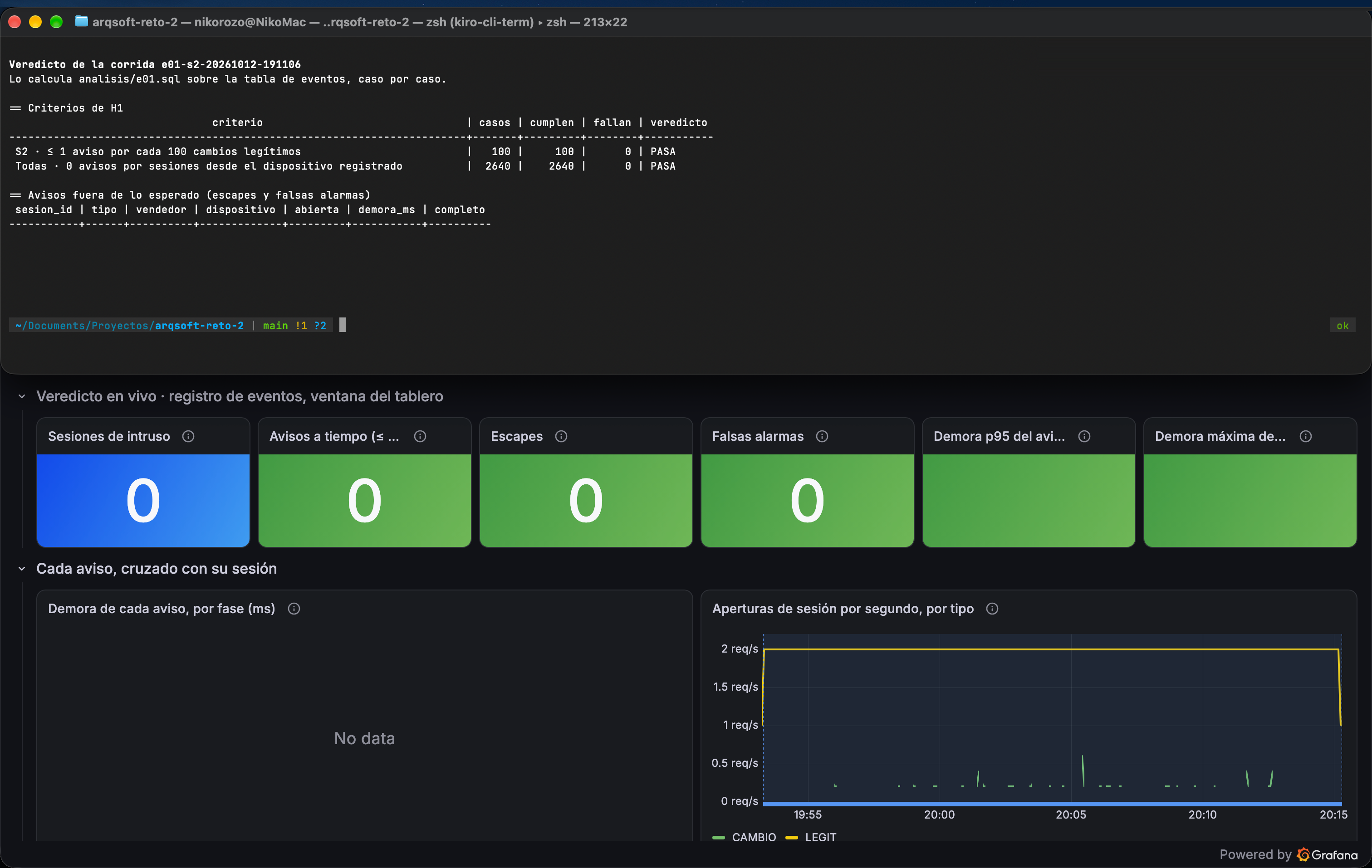

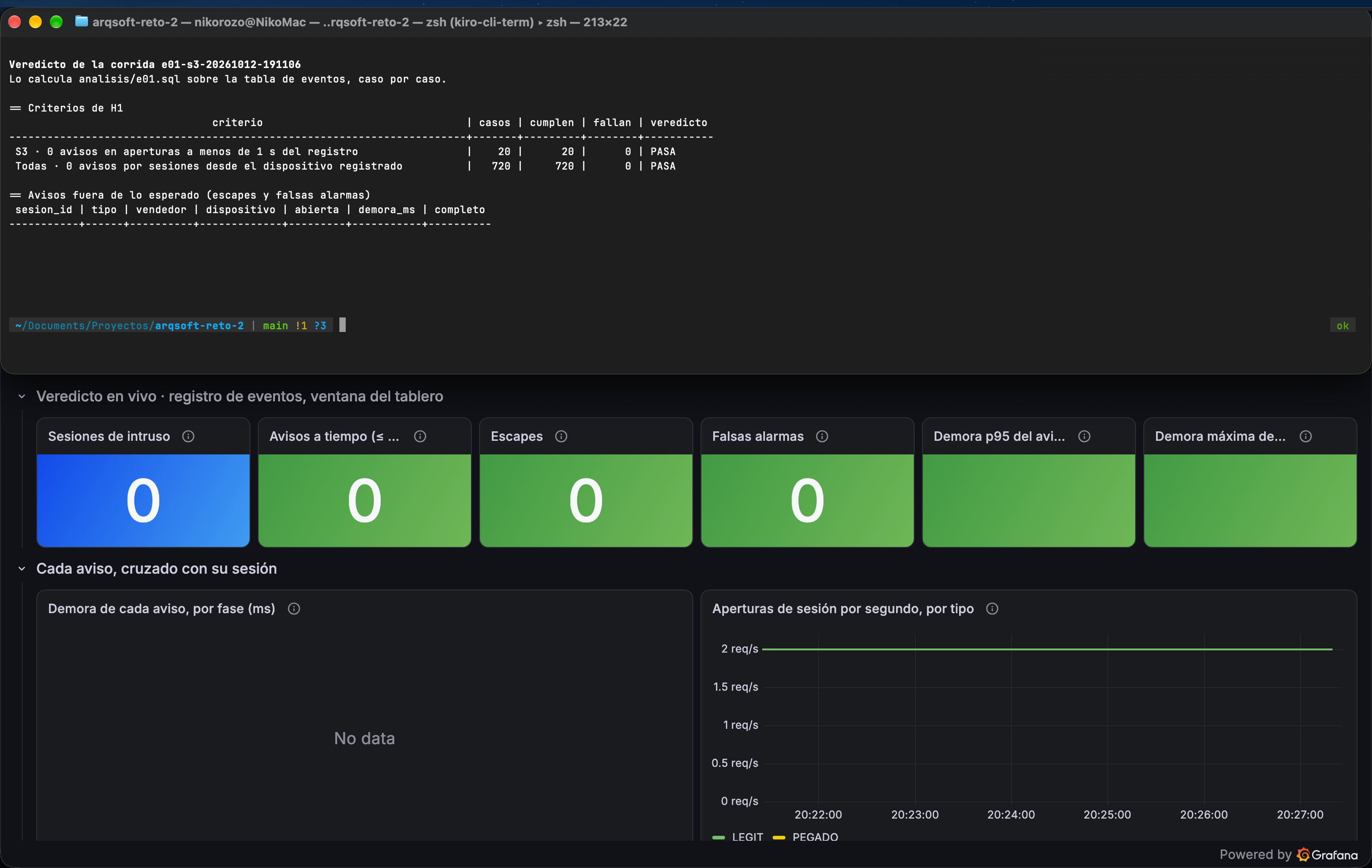

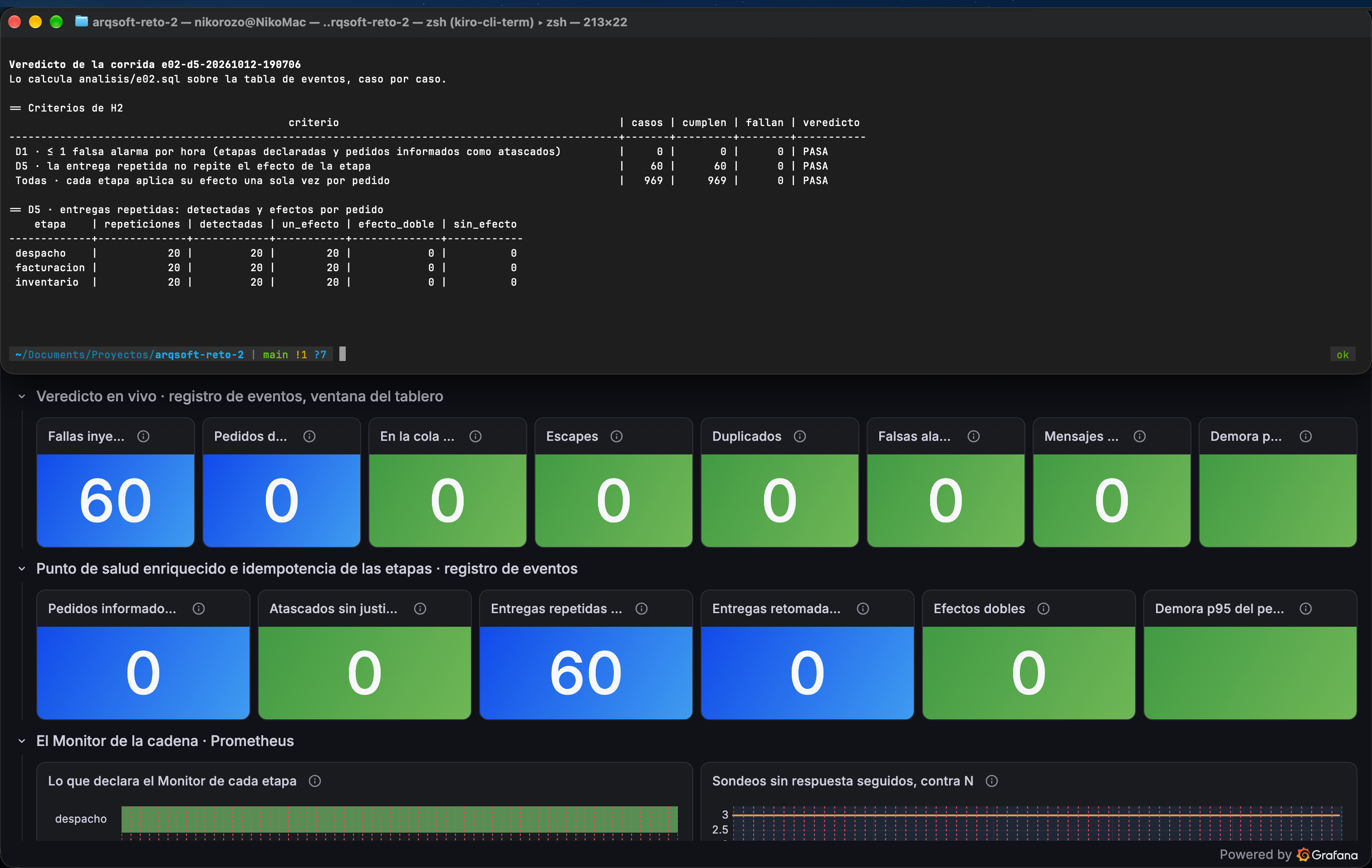

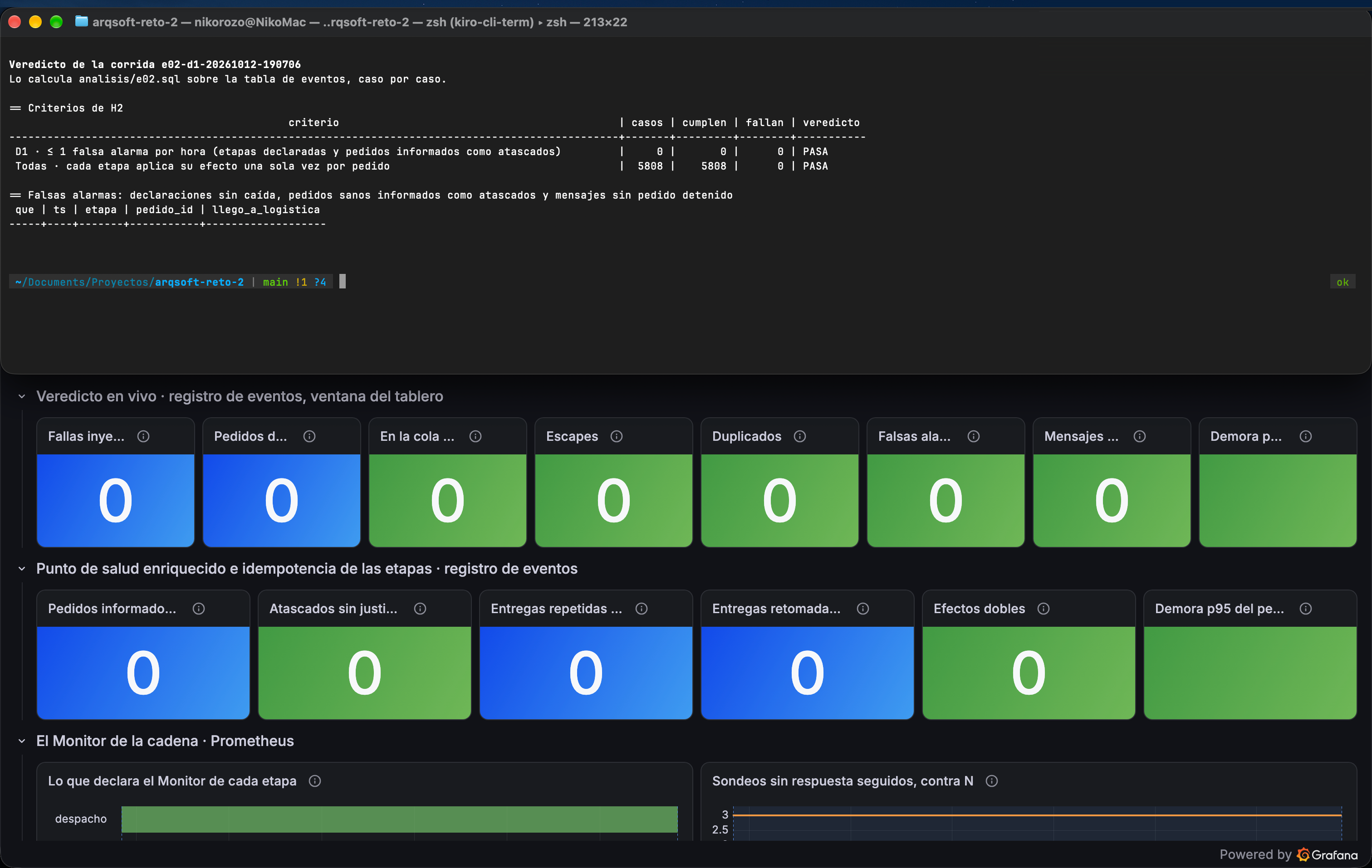

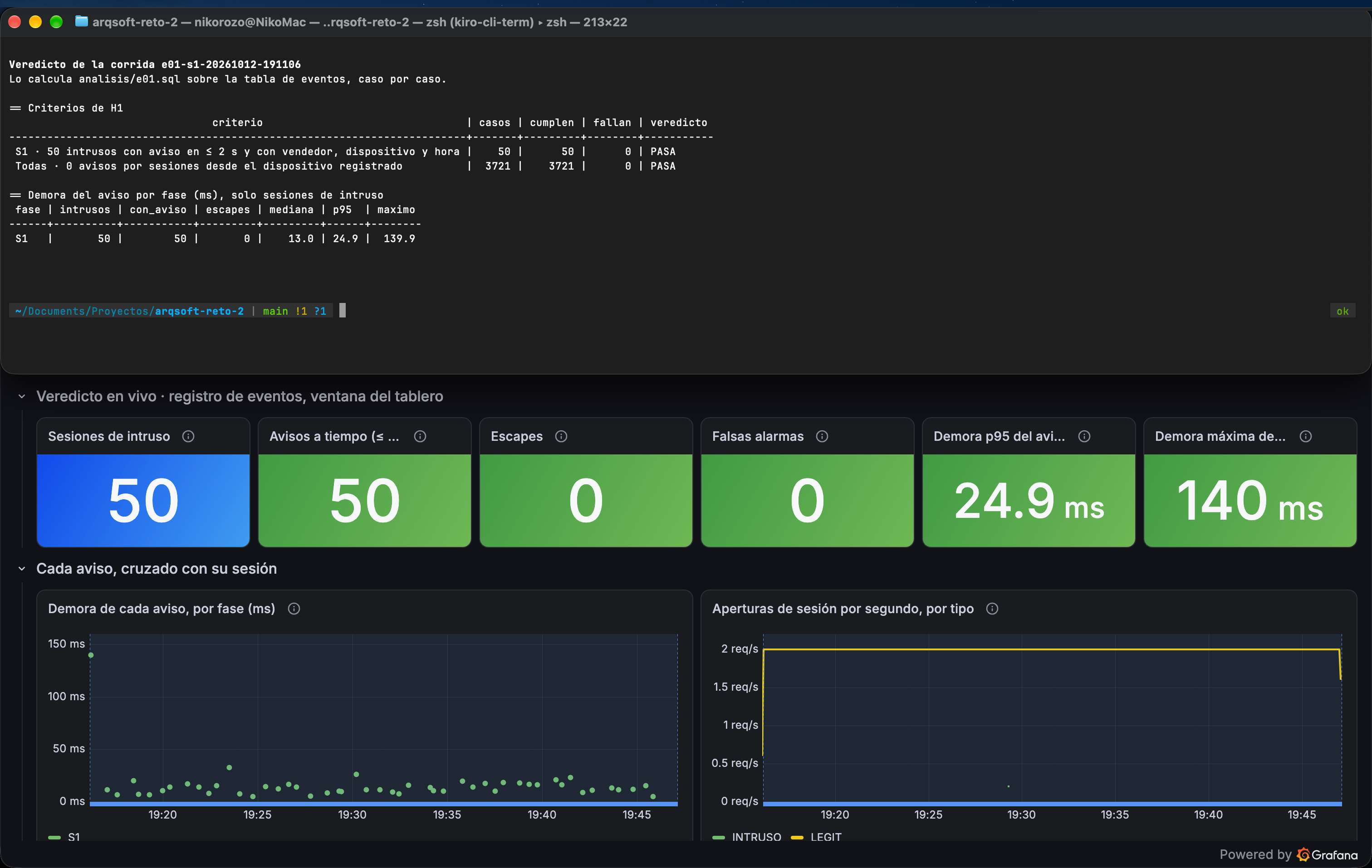

  • Respaldo integral por fase: Anexos con la totalidad de trazas de ejecución, veredictos SQL y validaciones de tableros.

Las marcas temporales de los registros se expresan en tiempo coordinador universal (UTC), mientras que los paneles de Grafana operan en la hora local de Bogotá (-5 UTC). Para fines de trazabilidad forense, se incorporó una línea adicional de registro estructurado en cinco microservicios sin alterar la latencia de medición.

Cronograma y volumetría de ejecuciones

Las ejecuciones orientadas a la decisión de las hipótesis requirieron un tiempo efectivo acumulado de 1 hora y 21 minutos; la exploración de D4 demandó una jornada nocturna completa.

El corpus analítico comprende 22 ejecuciones formalizadas en el plan operativo. Cada ejecución sigue un protocolo estandarizado: acondicionamiento y purga de bases de datos/colas, período de calentamiento, ventana de medición formal, minuto de gracia para eventos tardíos y cómputo automatizado del veredicto mediante scripts SQL.

Siete ejecuciones corresponden estrictamente al ciclo de decisión del 12 de octubre: E02 arrancó a las 19:07 y E01 a las 19:11. La Tabla A detalla la duración de la ventana de medición frente al tiempo operativo total (que incluye preparación y calentamiento).

Tabla A. Ejecuciones de decisión del 12 de octubre.

Ejecución Qué valida Estímulo Medición Total Horario
E02 · D1 ASR-3: ≤ 1 falsa alarma por hora sin fallas 30 min de carga normal, 1 865 pedidos 30 min 33 min 19:07–19:40
E02 · D2 ASR-3 y ASR-4: los pedidos de una etapa caída, en la Dead-Letter-Queue en ≤ 30 s, una sola vez y con su causa 15 caídas de 45 s, 5 por etapa 19 min 23 min 19:40–20:03
E02 · D3 ASR-3 y ASR-4: el pedido congelado en una etapa viva, en la Dead-Letter-Queue en ≤ 30 s y con su causa 15 congelamientos, uno cada 30 s, 5 por etapa 8 min 11 min 20:03–20:14
E02 · D5 ASR-4: la entrega repetida no repite el efecto de la etapa 60 entregas repetidas, una cada 5 s, 20 por etapa 5 min 8 min 20:14–20:22
E01 · S1 ASR-1: aviso en ≤ 2 s por la sesión desde un dispositivo no registrado 50 intrusos (aperturas desde un dispositivo no registrado) entre 3 721 sesiones legítimas 31 min 37 min 19:11–19:48
E01 · S2 ASR-1: ≤ 1 aviso por cada 100 cambios legítimos de dispositivo 100 cambios, con la sesión abierta de 6 a 60 s después del registro 22 min 28 min 19:48–20:16
E01 · S3 ASR-1: ningún aviso, aunque la sesión se abra menos de 1 s después del registro 20 aperturas a menos de 1 s del registro 6 min 12 min 20:16–20:28

E02 tomó 1 h 15 min y E01, 1 h 17 min. El tiempo total de operación paralela abarcó desde las 19:07 hasta las 20:28. La Figura A ilustra esquemáticamente la planificación temporal de estas ejecuciones.

Figura A. Planificación temporal de ejecución (12 de octubre).

Cada barra es una ejecución, desde que el orquestador la prepara hasta que calcula su veredicto. Los dos experimentos corren en paralelo, y cada uno encadena sus fases en orden. La última barra de E01 es la repetición de S3, media hora después.

gantt
    dateFormat HH:mm
    axisFormat %H:%M
    section E02
    D1 sin fallas       :19:07, 33m
    D2 etapas caídas    :19:40, 23m
    D3 pedidos congelados :20:03, 11m
    D5 entregas repetidas :20:14, 8m
    section E01
    S1 intrusos         :19:11, 37m
    S2 cambios legítimos :19:48, 28m
    S3 aperturas posteriores al registro :20:16, 12m
    S3 repetición       :20:58, 12m

Las 15 ejecuciones restantes sustentan el análisis exploratorio y de sensibilidad del diseño. La repetición de S3 solo aporta la captura en vivo de la Figura 4. Las demás son de fases exploratorias o de la primera versión de H2.

Tabla B. Ejecuciones complementarias de carácter exploratorio.

Ejecución Fecha y horario Qué valida Medición Total
E01 · S3, repetición 12 de octubre, 20:58–21:10 Replicación de S3 para evidencia visual (Figura 4) 6 min 12 min
E01 · S4 7 de octubre, 19:30–20:06 Sensibilidad al caudal de aperturas (30 intrusos a 1×, 3× y 5× la tasa base) 30 min 36 min
E02 · D3 (versión preliminar) 7 de octubre, 21:57–22:34 Comportamiento del sondeo de estado binario frente a 30 pedidos congelados 30 min 36 min
E02 · D4 (12 ejecuciones) 8-9 de octubre, 21:05–06:11 Optimización del parámetro N y T del sondeo sin falsas alarmas (20 min sin fallas + 15 caídas por ejecución) 39 min/c.u. 9 h 6 min (total)

E01 — ASR-1: Detección y notificación de acceso no autorizado

Especificación del requisito y alcance experimental

El requerimiento ASR-1 estipula la detección en un intervalo ≤ 2 s de sesiones operadas desde terminales no asociadas al perfil verificado, emitiendo una alerta temprana hacia seguridad. Las fases S1 a S3 validan directamente la hipótesis H1, mientras que S4 evalúa los límites de saturación del mecanismo.

Análisis visual de resultados

Figura 2. Distribución de latencias en ASR-1 frente al umbral crítico.

Cómo leerla. Cada punto azul es un intruso de S1 (una apertura de sesión desde un dispositivo no registrado), ubicado según lo que tardó su aviso en llegar a seguridad. Cuanto más a la izquierda se ubica, menor fue la demora. La línea punteada es el umbral de ASR-1, 2 s. El eje es logarítmico: cada marca equivale a diez veces la anterior.

Qué muestra. 49 de los 50 puntos caen entre 5 y 33 ms. El punto aislado de la derecha, 140 ms, es el primer intruso de la fase, que llegó 3 s después de empezar. La franja azul es el margen: el espacio vacío entre el aviso más lento y el umbral.

ASR-1: 49 avisos de S1 entre 5 y 33 ms y uno de 140 ms, frente al umbral de 2 s; margen de 14 veces

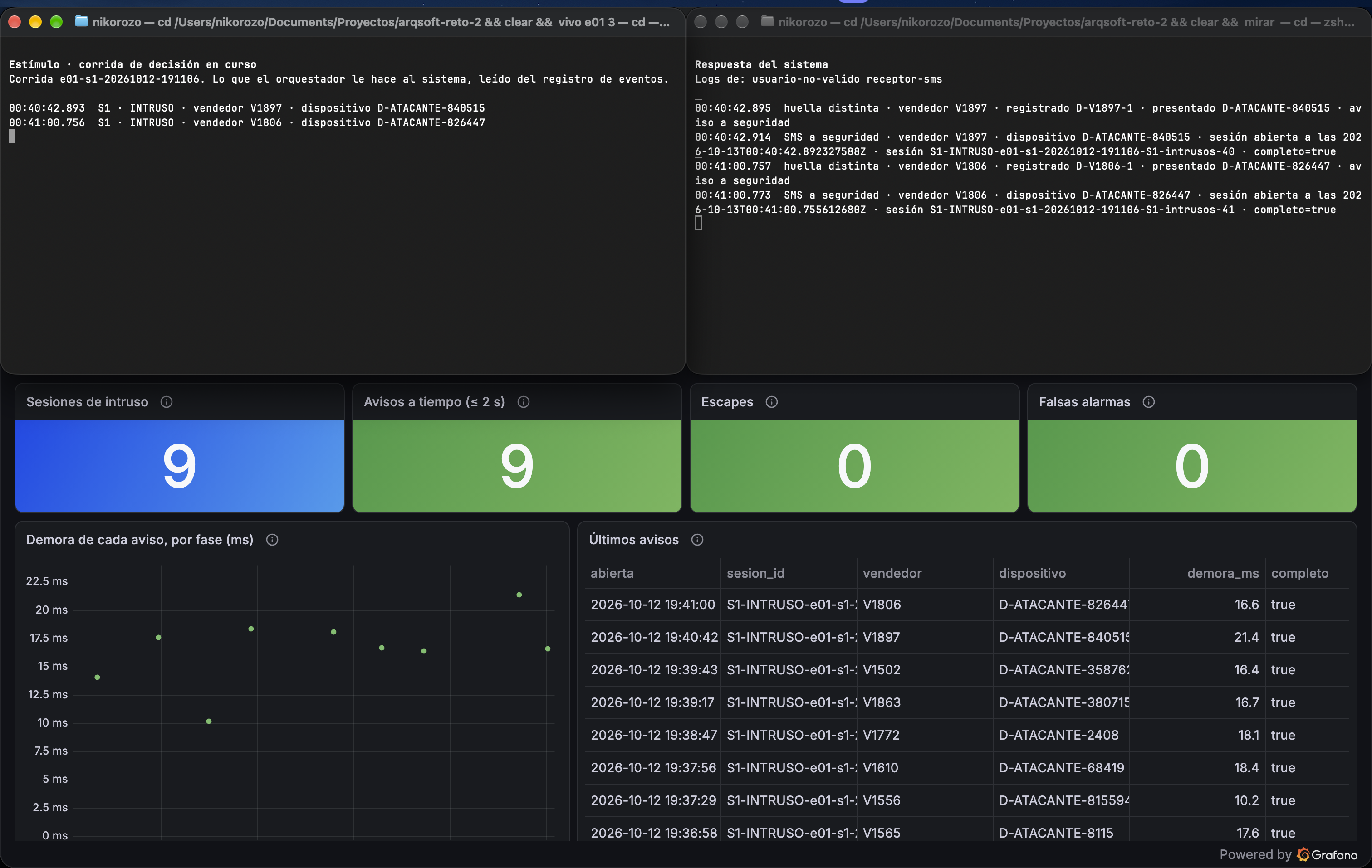

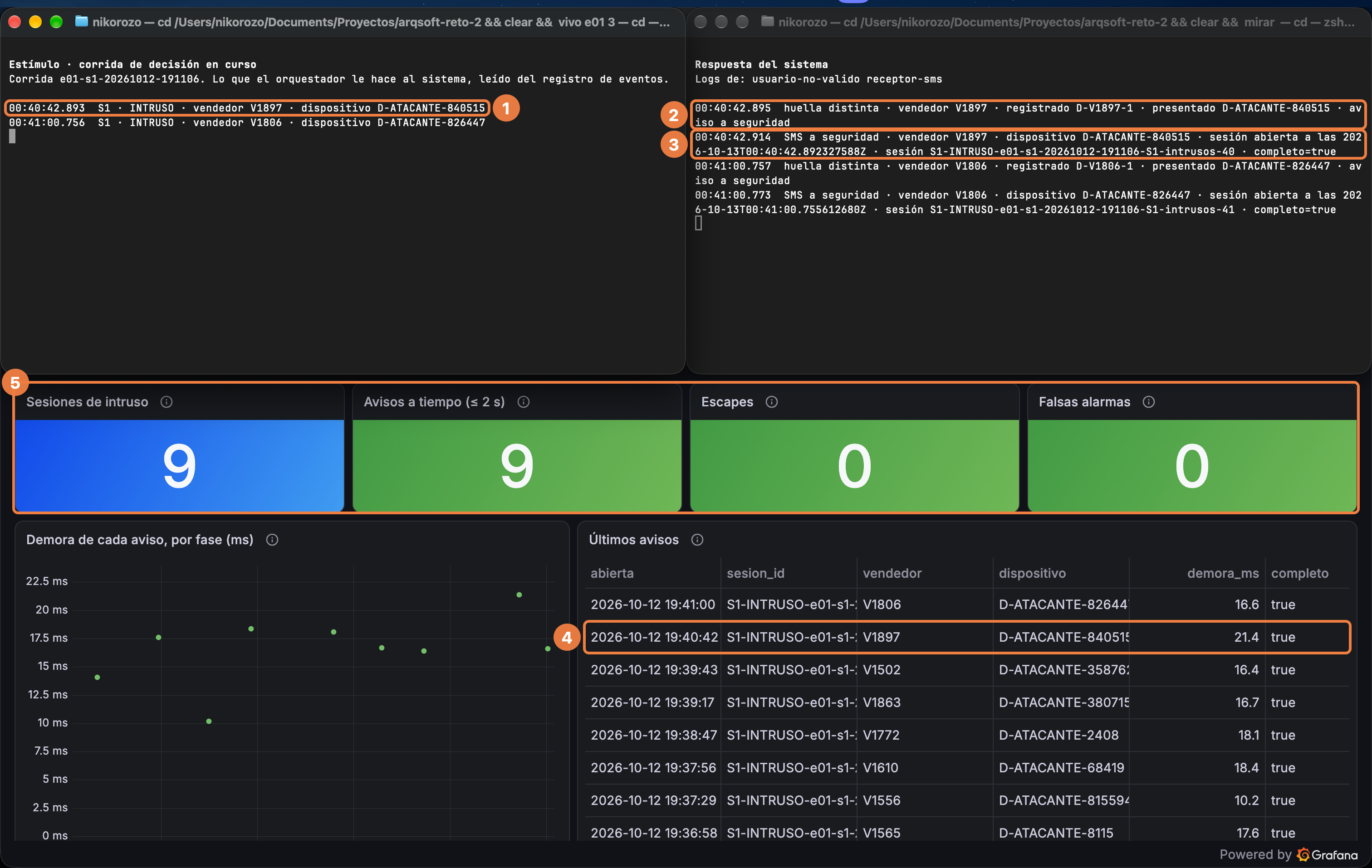

Figura 3. Trazabilidad de un evento de intrusión desde la apertura hasta la notificación SMS.

Cómo leerla. Arriba a la izquierda está lo que hace el orquestador. Arriba a la derecha, lo que responden los micros en sus logs. Abajo, el tablero de Grafana. Los números marcan los datos del caso, y las horas de los logs están en UTC; las del tablero, en la hora de Bogotá, cinco horas menos. La terminal de la izquierda, al abrirse, muestra también los hechos de aproximadamente 30 s previos; la de la derecha, solo los logs desde que se abrió. Grafana refresca cada 5 s.

Qué ocurre. ① A las 00:40:42.893, el orquestador abre la sesión del vendedor V1897 desde D-ATACANTE-840515, un dispositivo que no es el suyo. ② 2 ms después, el Verificador compara la huella con la registrada, D-V1897-1, y no coincide. ③ El SMS llega a seguridad con el vendedor, el dispositivo y la hora de la apertura. ④ En la tabla de últimos avisos, la fila de V1897 marca 21,4 ms de demora, medida por la tabla de eventos. ⑤ El tablero lleva 9 intrusos en los últimos 5 minutos: 9 avisos a tiempo, 0 escapes (intrusos sin aviso) y 0 falsas alarmas.

El clip (50 s). A los 3 s aparece V1897 a la izquierda y, de inmediato, su huella distinta y su SMS a la derecha. A los 21 s pasa lo mismo con el siguiente intruso, V1806. El tablero suma los dos al refrescar, y el resto del clip muestra el sistema en espera.

E01 en vivo, S1, anotada: 1 el estímulo, 2 la huella distinta, 3 el SMS a seguridad, 4 la demora de 21,4 ms, 5 el tablero

▶ Ver el clip (50 s)

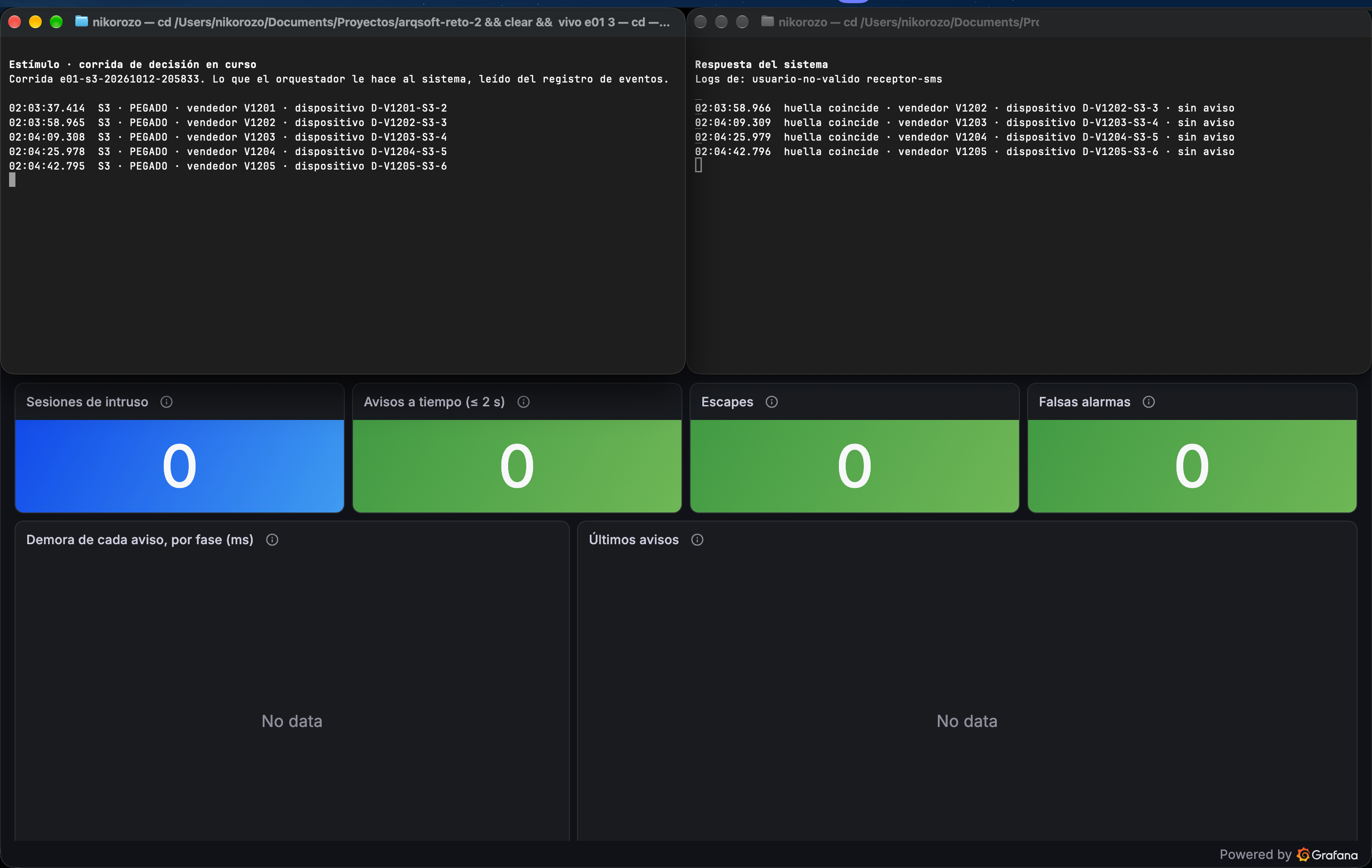

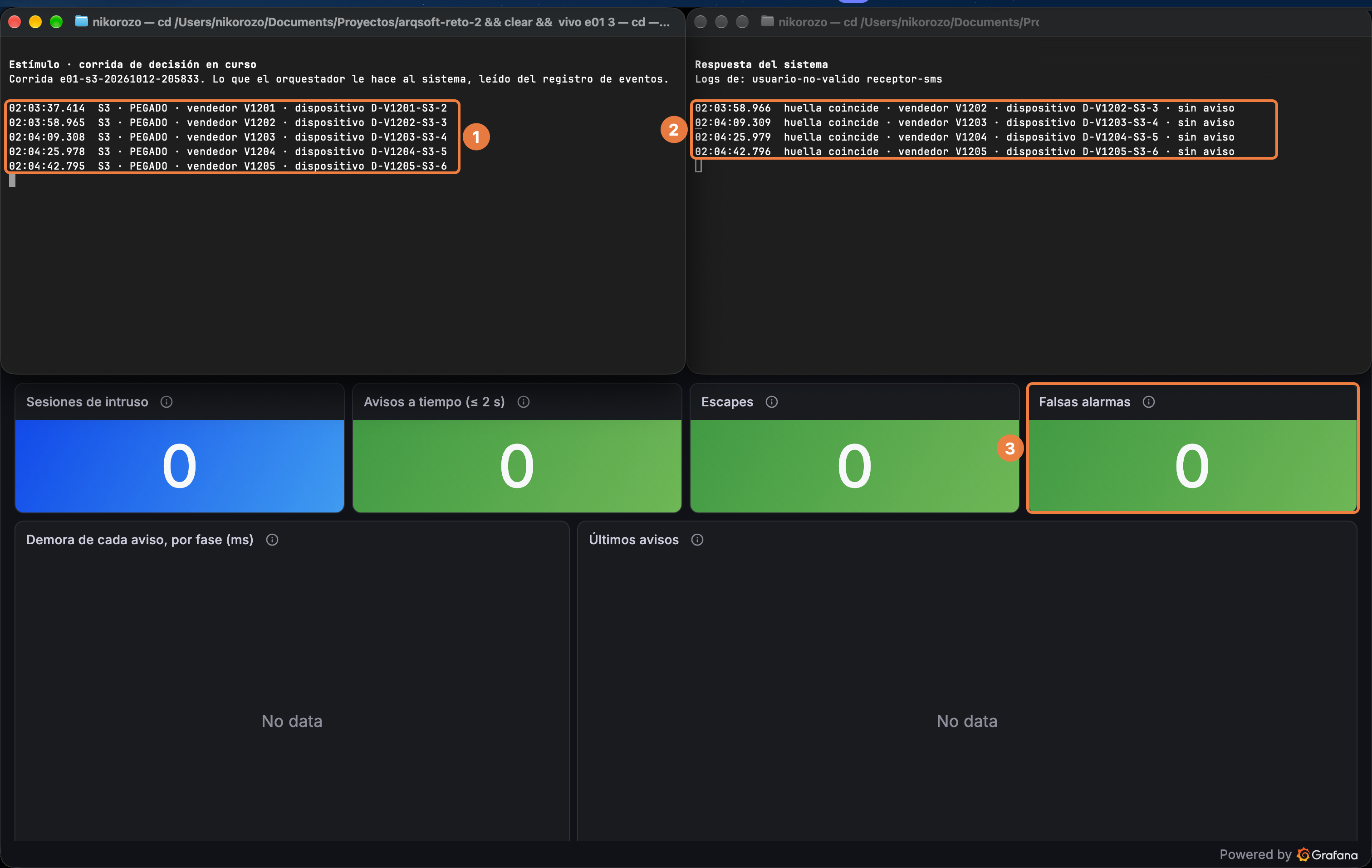

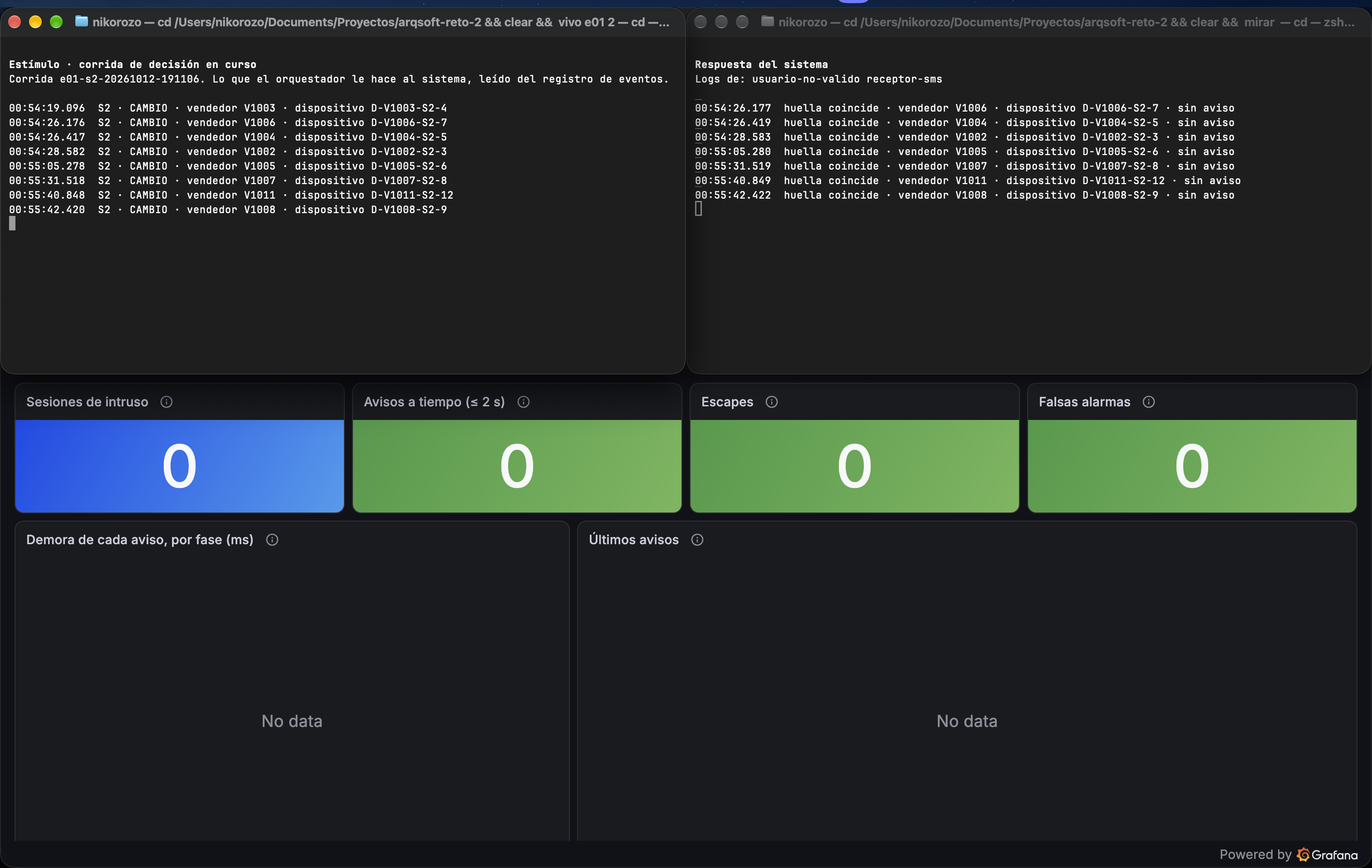

Figura 4. Inexistencia de falsas alarmas en modificaciones legítimas inmediatas de dispositivos (S3).

Cómo leerla. La pantalla se lee como la de la Figura 3. Un diálogo del sistema operativo ocultó la captura de S3 del ciclo de las 19:11. Por eso se repitió solo S3, aparte del ciclo, a las 20:58, y esta captura es de esa repetición, que también se cumplió: 0 avisos en 20 aperturas. Aquí lo que importa es lo que no aparece: ningún SMS. La izquierda muestra cinco aperturas y la derecha cuatro, porque V1201 abrió sesión antes de que se iniciara la terminal de la derecha.

Qué ocurre. ① En S3, cada vendedor registra un dispositivo nuevo y abre sesión desde él menos de 1 s después. Es el caso más difícil para el Verificador, porque el registro acaba de hacerse. ② El Verificador lee ese registro, verifica que la huella coincide y escribe «sin aviso». ③ El tablero sigue en 0 falsas alarmas.

El clip (50 s). Llegan aperturas a menos de 1 s del registro, una cada 10 a 20 segundos. Cada una produce a la derecha una línea «huella coincide», y en todo el clip no se emite ningún SMS.

E01 en vivo, S3, anotada: 1 las aperturas a menos de 1 s del registro, 2 las huellas que coinciden sin aviso, 3 cero falsas alarmas

▶ Ver el clip (50 s)

Métricas cuantitativas de ejecución

Tabla 1. Criterios de aceptación para H1.

Fase Casos Cumplen Fallan Veredicto
S1 · aviso en ≤ 2 s, con vendedor, dispositivo y hora 50 50 0 Pasa
S2 · ≤ 1 aviso por cada 100 cambios legítimos 100 100 0 Pasa: 0 avisos
S3 · 0 avisos en aperturas a menos de 1 s del registro 20 20 0 Pasa
S1 a S3 · 0 avisos por el dispositivo que el vendedor ya tenía registrado 7 081 7 081 0 Pasa
S4 · tasa a la que el aviso se atrasa 30 30 0 Exploratoria: no se atrasa hasta 10 aperturas por segundo

Tabla 2. Desglose temporal de la latencia de notificación.

Definición antes de leer la tabla, ¿Qué es “Demora de aviso”? Es el tiempo desde que el micro de sesiones publicó la apertura del intruso hasta que el aviso llegó al receptor del SMS. El límite de ASR-1 es 2 s, es decir, 2 000 ms. El p95 es el tiempo dentro del cual llegó el 95 % de los avisos.

Demora del aviso Aperturas desde dispositivo no registrado Mediana p95 Máximo
S1, a la tasa normal 50 13 ms 25 ms 140 ms
S4 a 1× (2 aperturas/s), 7 de octubre 10 16 ms 28 ms 31 ms
S4 a 3× (6 aperturas/s), 7 de octubre 10 17 ms 23 ms 23 ms
S4 a 5× (10 aperturas/s), 7 de octubre 10 17 ms 34 ms 38 ms

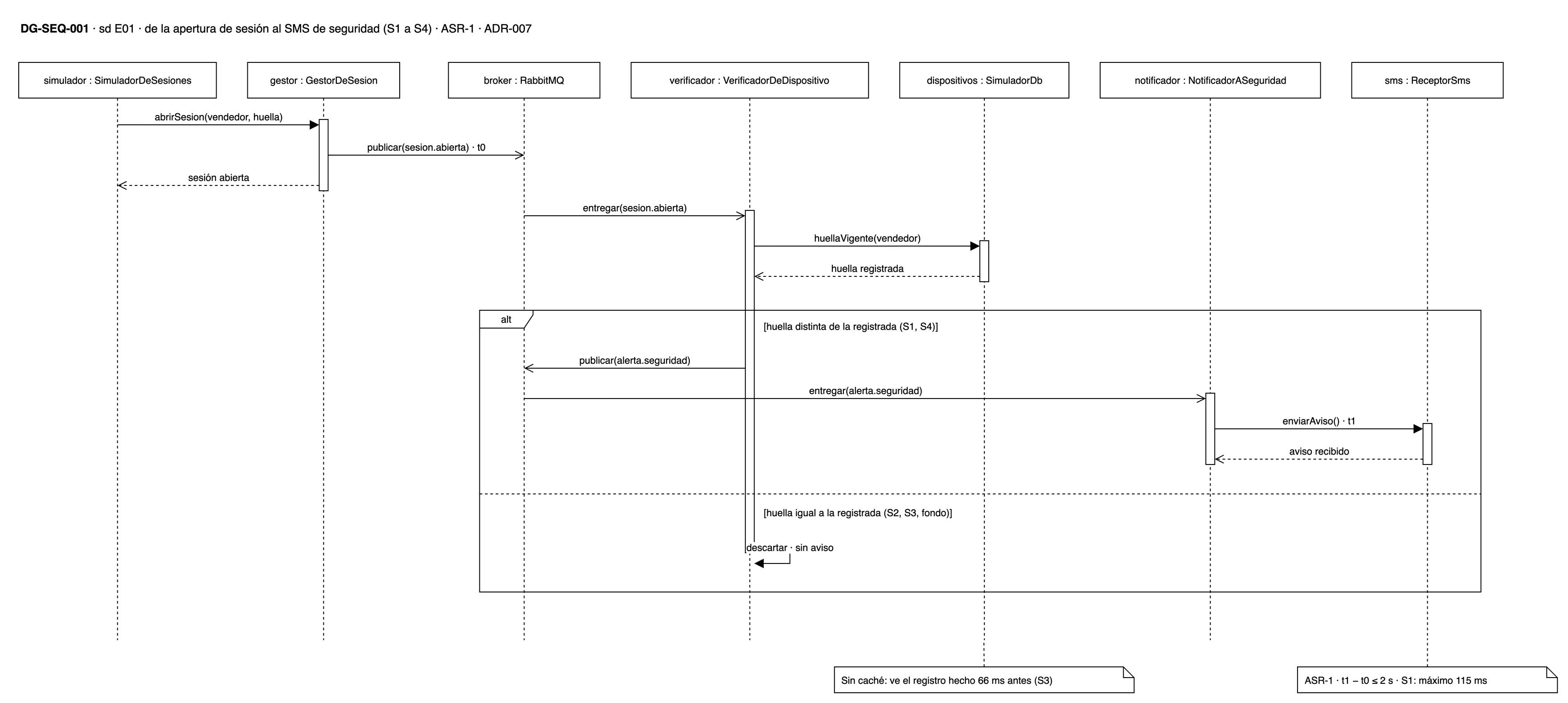

Figura 5. Diagrama de secuencia del flujo transaccional en E01 (DG-SEQ-001).

¿Cómo es el recorrido de una apertura de sesión? Cuando el micro de sesiones (Gestor de sesión en el diagrama) publica la señal “sesion.abierta”, y se detiene en t1, cuando el aviso llega al receptor del SMS. Si la huella coincide con la registrada, el Verificador descarta el evento sin avisar: así se juzgan S2, S3 y las sesiones legítimas.

DG-SEQ-001 · E01: de la apertura de sesión al SMS de seguridad, con la rama de huella distinta y la de huella registrada

Tabla 3. Desglose de latencia por tramo en S1.

¿Cómo es el recorrido del aviso en S1? El aviso recorre cuatro tramos, dos de ellos por el bróker. Cada fila mide un tramo en las 50 sesiones de intruso.

Tramo Mediana Máximo
Apertura de la sesión → comparación en el Verificador, por el bróker 1,4 ms 3,3 ms
Comparación → publicación de alerta.seguridad 2,8 ms 22,2 ms
Publicación → Notificador a seguridad, por el bróker 2,6 ms 36,8 ms
Notificador → receptor del SMS 6,0 ms 78,9 ms

Discusión y evaluación de resultados

Eficiencia temporal ampliamente superior al umbral crítico. El tiempo máximo observado de 140 ms representa apenas el 7 % del límite superior de 2 s estipulado por ASR-1, a pesar de que cada notificación atraviesa en dos ocasiones el intermediario de mensajes.

Desacoplamiento operacional del inicio de sesión. El microservicio de sesiones emite el evento de apertura y responde de inmediato al cliente sin bloquearse de forma síncrona por la validación de seguridad (p95 de 5,2 ms en 3 771 peticiones).

Robustez frente a falsos positivos. El Verificador consulta de forma directa y transaccional el estado del dispositivo registrado sin intermediación de cachés locales, garantizando la correcta correlación temporal incluso en solicitudes emitidas milisegundos después del registro (S3).

Degradación estable bajo alta concurrencia (S4). Al triplicar y quintuplicar la tasa de solicitudes de intrusión, el incremento en la latencia fue marginal (máximo de 38 ms a 10 req/s), demostrando que el límite de saturación de la arquitectura supera ampliamente los escenarios nominales evaluados.

Datos complementarios del análisis de E01

El aviso llega muy por debajo del límite. De las 50 sesiones de intruso de S1, el aviso más lento tardó 140 ms. Fue el del primer intruso, 3 s después de empezar la fase, y su demora se repartió entre los cuatro tramos: de ahí provienen los máximos de la Tabla 3. Los otros 49 llegaron en ≤ 33 ms. Incluso el más lento es la catorceava parte de los 2 s que permite ASR-1, pese a que cada aviso cruza el bróker dos veces.

El inicio de sesión no espera la comparación. El micro de sesiones publica el evento y responde de inmediato. En S1, k6 midió las 3 771 aperturas de sesión: el p95 fue de 5,2 ms y la más lenta tardó 103 ms. Ningún criterio de H1 fija un límite para esa cifra.

No se registró ninguna falsa alarma. En S2, 100 vendedores registraron un dispositivo nuevo y abrieron sesión desde él entre 6 y 60 s después. En S3, otros 20 lo hicieron entre 28 y 883 ms después del registro. Ninguno generó aviso, y tampoco las 7 081 sesiones legítimas que se ejecutaron de fondo en las tres fases. El Verificador lee el dispositivo registrado directamente de la base, sin caché, por lo que detecta el cambio aunque el evento llegue inmediatamente después del registro.

Con más carga el aviso varió poco, por lo que S4 no encontró su límite. En la ejecución del 7 de octubre, S4 subió a 10 aperturas por segundo, cinco veces la tasa normal. El aviso más lento pasó de 31 ms a 38 ms. El punto en que el diseño empieza a atrasarse está por encima de lo que se probó, y la decisión no depende de él. Por esa razón el equipo no repitió S4.

Dictamen de decisión

Se recomienda la adopción incondicional de la propuesta ADR-007. La validación empírica en S1, S2 y S3 confirma la idoneidad del Verificador de dispositivos basado en el consumo asíncrono del evento sesion.abierta.

E02 — ASR-4: Gestión transaccional de pedidos detenidos y prevención de duplicidades

Especificación del requisito y alcance experimental

El escenario ASR-4 asume un pedido bloqueado que ha completado etapas previas y requiere un mecanismo de reanudación o derivación con estado exacto en ≤ 5 s, garantizando la inmutabilidad transaccional ante facturación, descargues de inventario u órdenes de despacho. E02 valida el enrutamiento hacia la Dead-Letter-Queue con diagnóstico causal y la propiedad de idempotencia.

Análisis visual de resultados

Figura 6. Validación de ASR-3: Margen temporal de detección y enrutamiento a la Dead-Letter-Queue.

Cómo leerla. Cada punto azul es un pedido detenido, ubicado según lo que tardó en llegar a la Dead-Letter-Queue. La fila de arriba son los 291 pedidos de las caídas de etapa (D2); la de abajo, los 15 congelados en una etapa viva (D3). La línea punteada es el umbral de ASR-3, 30 s. En D2, el reloj se inicia en la caída, o cuando ventas envía el pedido si llegó con la etapa ya caída. En D3, se inicia cuando el pedido entra a la etapa. Se detiene cuando el bróker confirma el pedido en la Dead-Letter-Queue, por lo que incluye la detección y el envío.

Qué muestra. Los de D2 llegaron entre 0 y 6,3 s. Los más rápidos llegaron con la etapa ya caída, y el más lento esperó los tres sondeos sin respuesta que necesita el Monitor para declarar la caída. Los de D3 llegaron entre 5,1 y 7,0 s, porque el punto de salud solo los informa cuando pasan de U = 5 s sin terminar. Ninguno se acerca al umbral, y la franja azul marca el margen que queda.

ASR-3: 291 pedidos de D2 entre 0 y 6,3 s y 15 de D3 entre 5,1 y 7,0 s, frente al umbral de 30 s

Figura 7. Validación de ASR-4: Latencia transaccional desde la señal de detección hasta el almacenamiento en la Dead-Letter-Queue.

Cómo leerla. Aquí el reloj se inicia en la señal de detención y se detiene cuando el bróker confirma el pedido en la Dead-Letter-Queue. Cada punto es un pedido. Arriba están los 104 pedidos de D2 que ya estaban en la etapa cuando el Monitor la declaró caída; abajo, los 15 de D3. La línea punteada es el umbral de ASR-4, 5 s, y el eje es logarítmico.

Qué muestra. Los 119 puntos caen entre 3 y 33 ms: el más lento es 151 veces menor que el umbral, y entre él y la línea queda la franja azul. ASR-4 pide además reanudar el pedido o entregarlo a una persona. En este prototipo ningún componente consume la Dead-Letter-Queue, así que eso no se midió.

ASR-4: 119 pedidos entre 3 y 33 ms desde la señal hasta la Dead-Letter-Queue, frente al umbral de 5 s

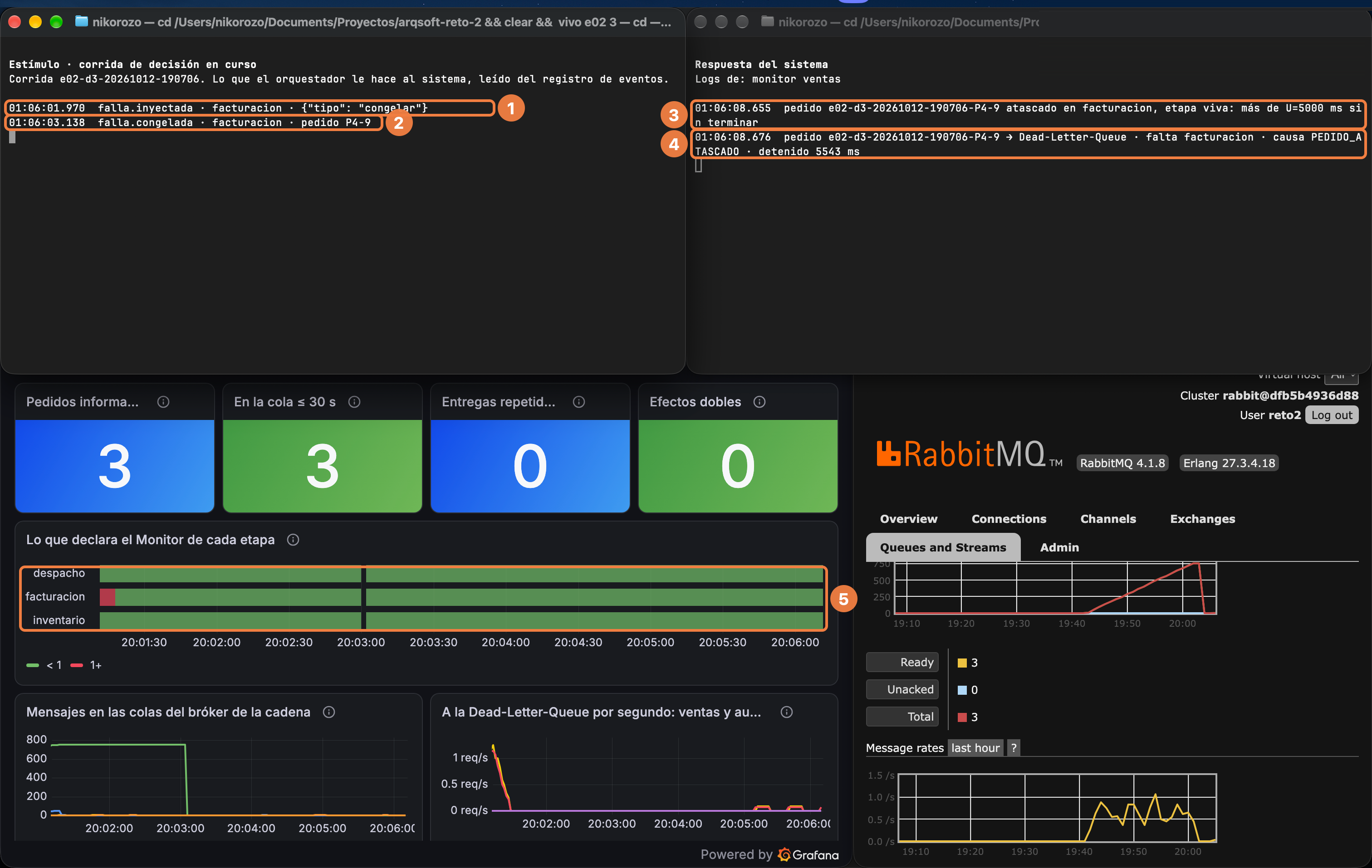

Figura 8. Detección y enrutamiento autónomo de un pedido congelado en una etapa con operatividad nominal (D3).

Cómo leerla. Arriba a la izquierda está lo que hace el orquestador. Arriba a la derecha, los logs del Monitor y de ventas. Abajo, el tablero de Grafana y la consola de RabbitMQ. La captura se realizó 4 s después del envío a la Dead-Letter-Queue. En la captura se ocultó una notificación del sistema operativo que cubría la esquina superior derecha; no ocultaba ningún log.

Qué ocurre. ① A las 01:06:01.970, el orquestador le ordena a facturación aceptar su próximo pedido y no terminarlo. ② A las 01:06:03.138, el pedido P4-9 entra y no avanza. ③ 5,5 s después de esa entrada, el punto de salud de la etapa lo informa y el Monitor lo marca como atascado: «más de U=5000 ms sin terminar». ④ 21 ms más tarde, el micro de ventas lo envía a la Dead-Letter-Queue y el bróker lo confirma. El mensaje lleva la etapa que falta (facturación), la causa PEDIDO_ATASCADO y el tiempo que estuvo detenido, 5 543 ms. ⑤ Durante toda la espera, el Monitor registra las tres etapas en verde: la etapa nunca dejó de responder. La franja roja del borde izquierdo es el final de la última caída de D2. Los indicadores registran 3 pedidos atascados y 3 en la Dead-Letter-Queue: P4-9 y los dos congelados anteriores, que siguen dentro de la ventana de 5 minutos.

El clip (50 s). Al abrir, la izquierda ya muestra el congelamiento. A los 7 s aparecen juntas, a la derecha, la detección y la llegada a la Dead-Letter-Queue, y los indicadores aumentan al actualizarse el tablero. A los 31 s el orquestador congela el siguiente pedido, P6-8, y a los 37 s el ciclo se repite. En los primeros segundos se observa arriba a la derecha la notificación del sistema operativo, ajena a la prueba.

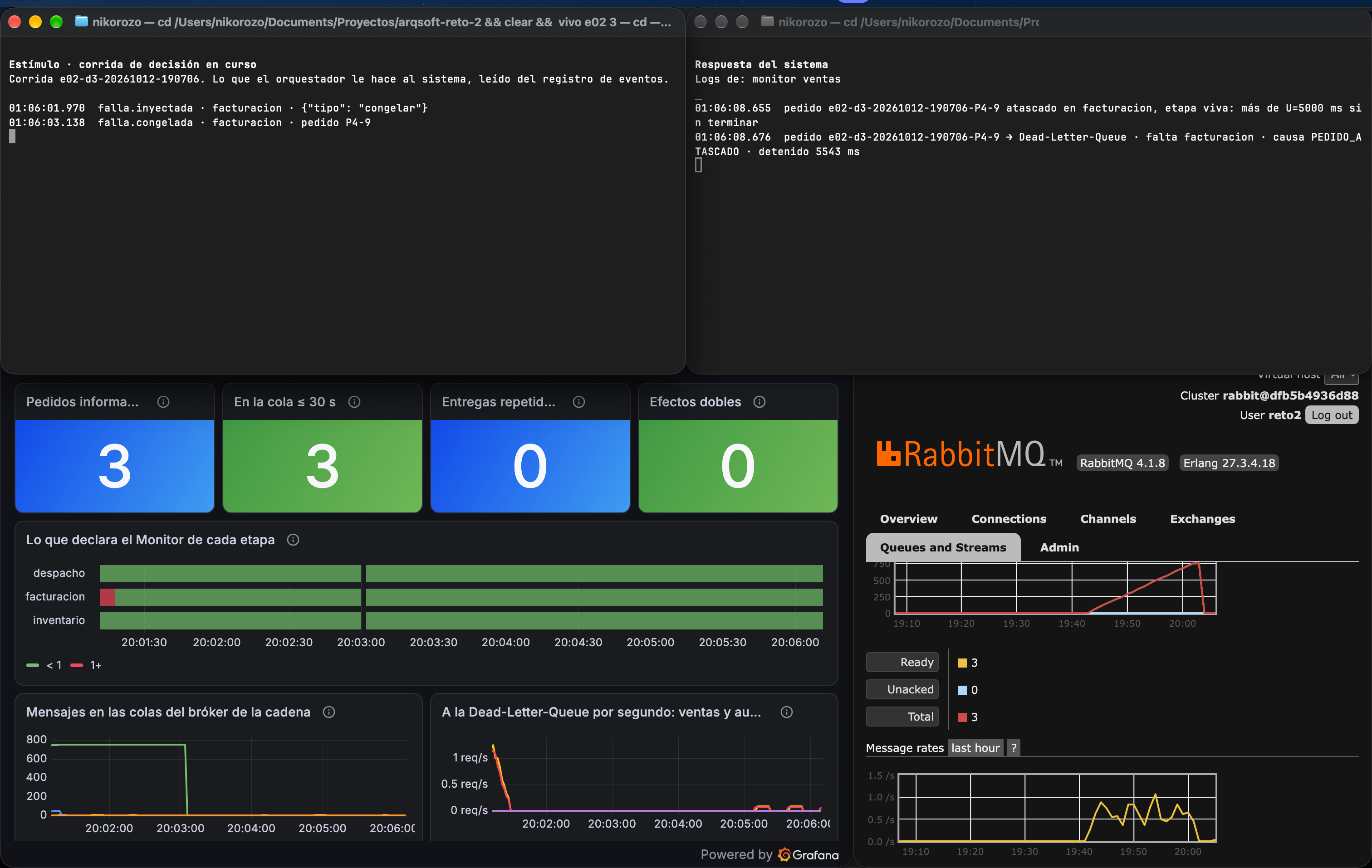

E02 en vivo, D3, anotada: 1 la orden de congelar, 2 el pedido congelado, 3 la detección como atascado, 4 la llegada a la Dead-Letter-Queue con su causa, 5 el Monitor sin caídas

▶ Ver el clip (50 s)

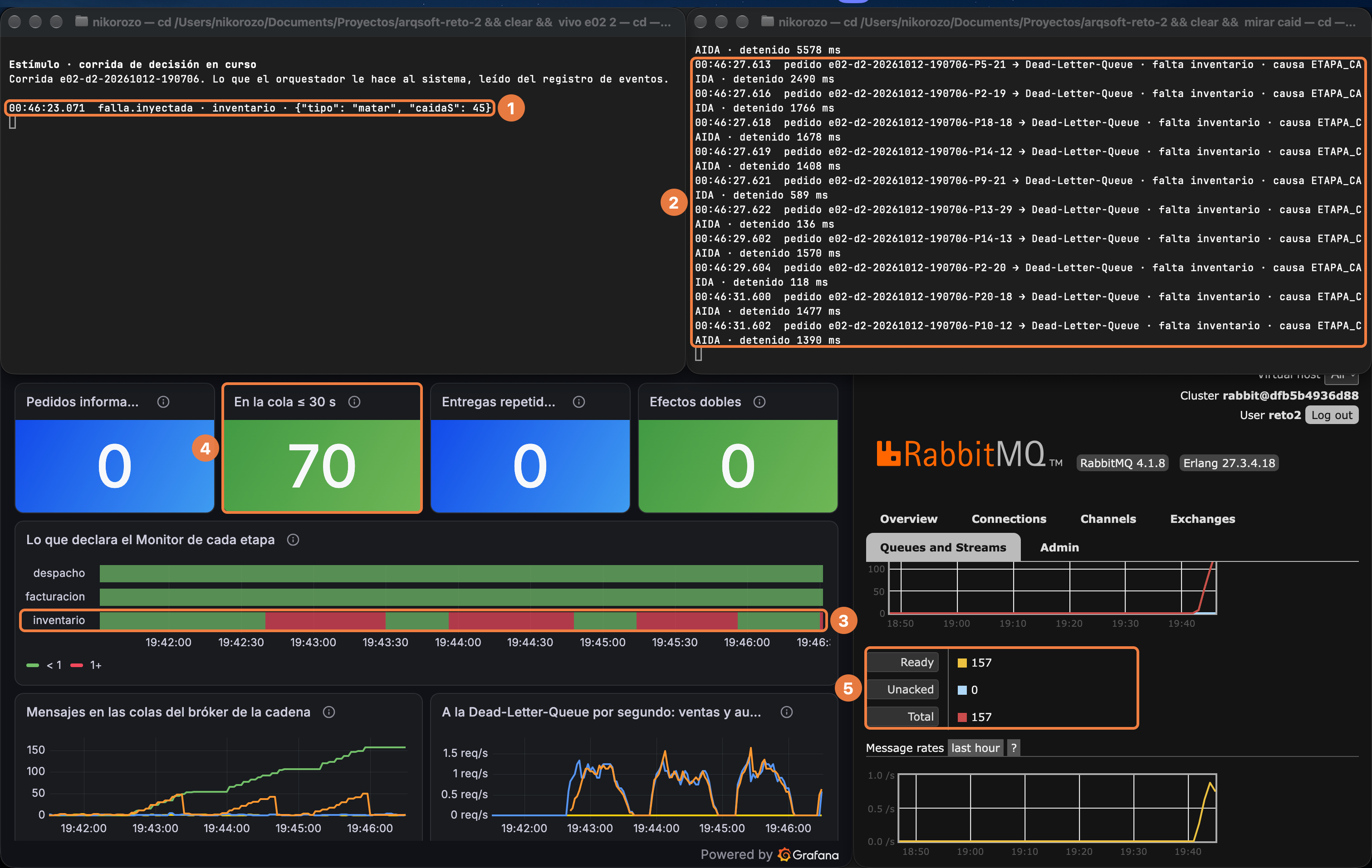

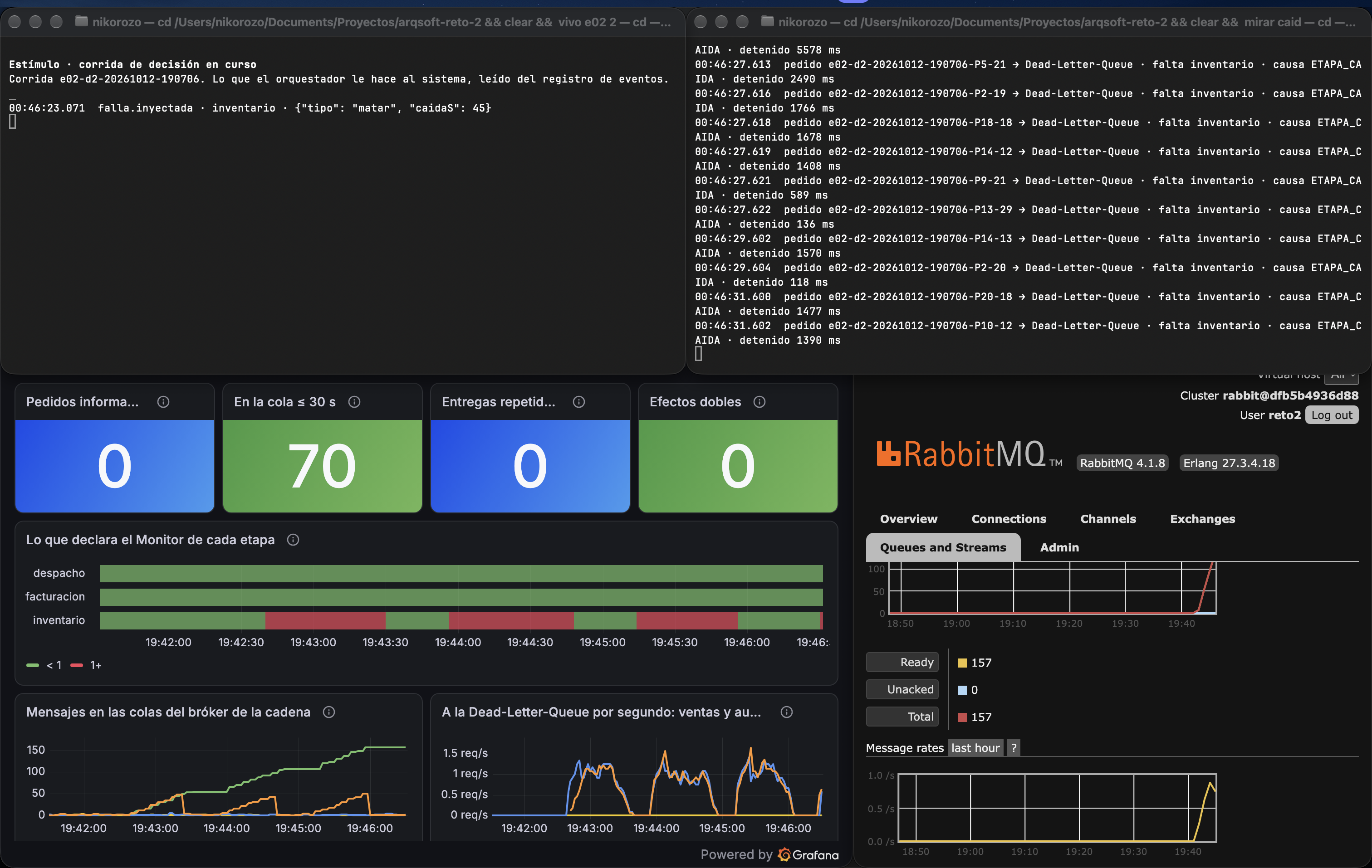

Figura 9. Comportamiento ante fallas catastróficas: Detección de etapa caída y disposición masiva de pedidos afectados (D2).

Cómo leerla. La pantalla se lee como la de la Figura 8. Abajo a la derecha, la consola de RabbitMQ cuenta los mensajes de la Dead-Letter-Queue.

Qué ocurre. ① A las 00:46:23.071, el orquestador detiene la etapa de descargue de inventario por 45 s. ② 4,5 s después, al tercer sondeo sin respuesta, el Monitor la declara caída, y desde las 00:46:27.613 ventas envía a la Dead-Letter-Queue los pedidos que tenía en esa etapa. Cada mensaje indica la etapa que falta, la causa ETAPA_CAIDA y cuánto llevaba detenido el pedido. La línea de la declaración quedó inmediatamente por encima de la primera línea visible de la terminal; es visible en el clip. ③ En el tablero, inventario aparece en rojo en cada una de sus caídas: las tres anteriores de D2 y, en el borde derecho, el comienzo de esta. ④ El indicador registra 70 pedidos detenidos que llegaron a la Dead-Letter-Queue en ≤ 30 s en los últimos 5 minutos. ⑤ RabbitMQ muestra 157 mensajes acumulados en la Dead-Letter-Queue desde el inicio de D2, porque ningún componente la consume. Son más que los pedidos detenidos porque incluyen los que se recuperaron solos, como explica el análisis.

El clip (50 s). Al segundo 1 la etapa se detiene. Hacia el 5 aparece la declaración y, a continuación, la lista de pedidos que se envían hacia la Dead-Letter-Queue. Mientras la etapa sigue caída, se envían más pedidos en cada ciclo del Monitor, y aumenta el contador de la Dead-Letter-Queue en RabbitMQ.

E02 en vivo, D2, anotada: 1 la caída, 2 los pedidos a la Dead-Letter-Queue con su causa, 3 el Monitor en rojo, 4 los pedidos en la Dead-Letter-Queue a tiempo, 5 la Dead-Letter-Queue en RabbitMQ

▶ Ver el clip (50 s)

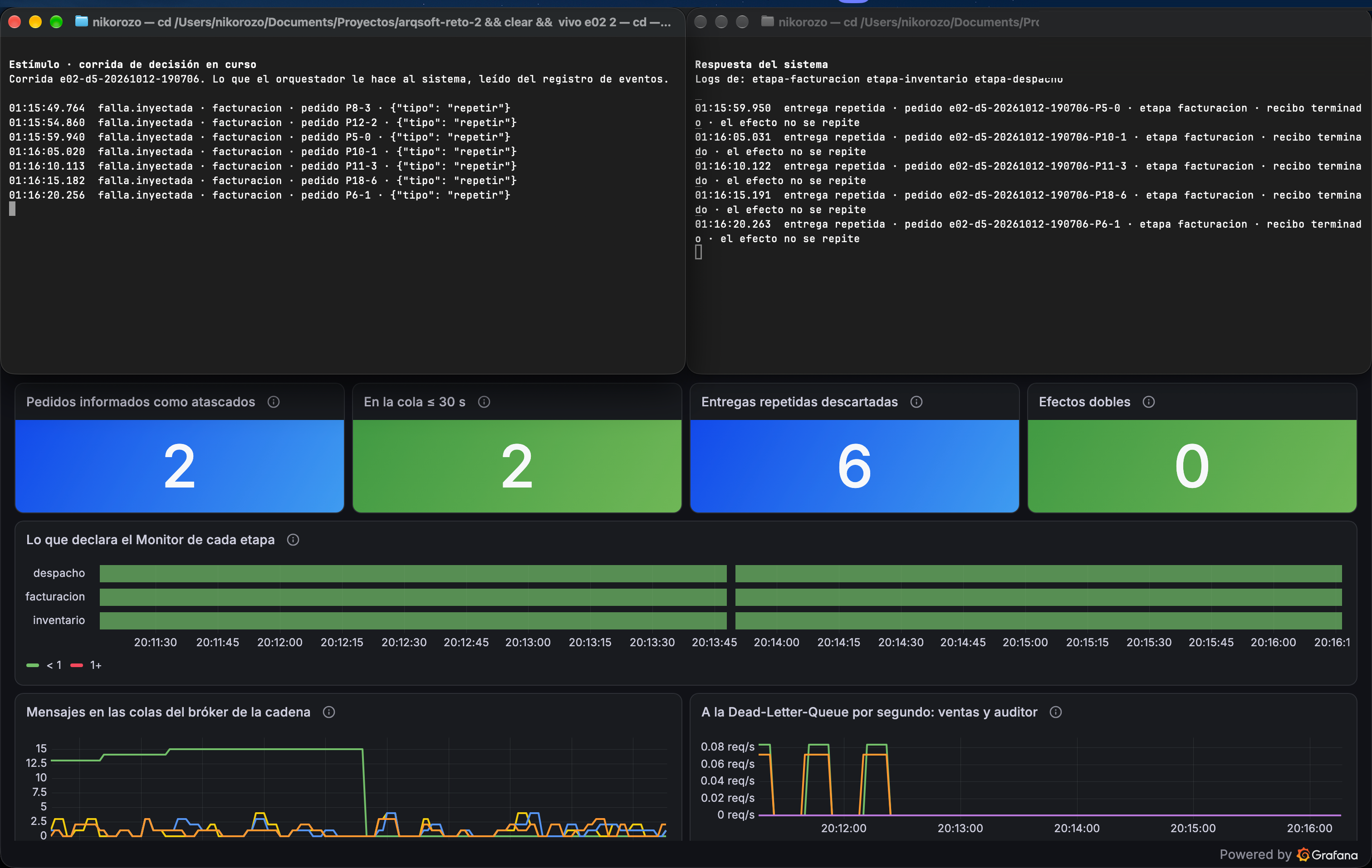

Figura 10. Garantía de idempotencia operacional ante reintentos de entrega (D5).

Cómo leerla. La pantalla se lee como la de la Figura 3: el orquestador a la izquierda, los logs de las etapas a la derecha y el tablero abajo. La izquierda muestra siete entregas y la derecha cinco, porque las dos primeras ocurrieron antes de abrir las terminales.

Qué ocurre. ① Cada 5 s, el orquestador le vuelve a entregar a facturación un pedido que ya facturó; aquí, P18-6, a las 01:16:15.182. ② 9 ms después, facturación encuentra el recibo de ese pedido marcado como terminado y escribe «el efecto no se repite». ③ El tablero cuenta 6 entregas repetidas descartadas ④ y 0 efectos dobles. Presenta una entrega de retraso respecto de la izquierda, porque refresca cada 5 s. Los indicadores de pedidos atascados (2) y en la Dead-Letter-Queue (2) registran los últimos pedidos congelados de D3, que siguen dentro de la ventana de 5 minutos.

El clip (50 s). Llega una entrega repetida cada 5 s, unas diez en total, y cada una tiene su respuesta a la derecha: recibo terminado, el efecto no se repite. Las entregas descartadas aumentan en el tablero, y los efectos dobles se mantienen en 0.

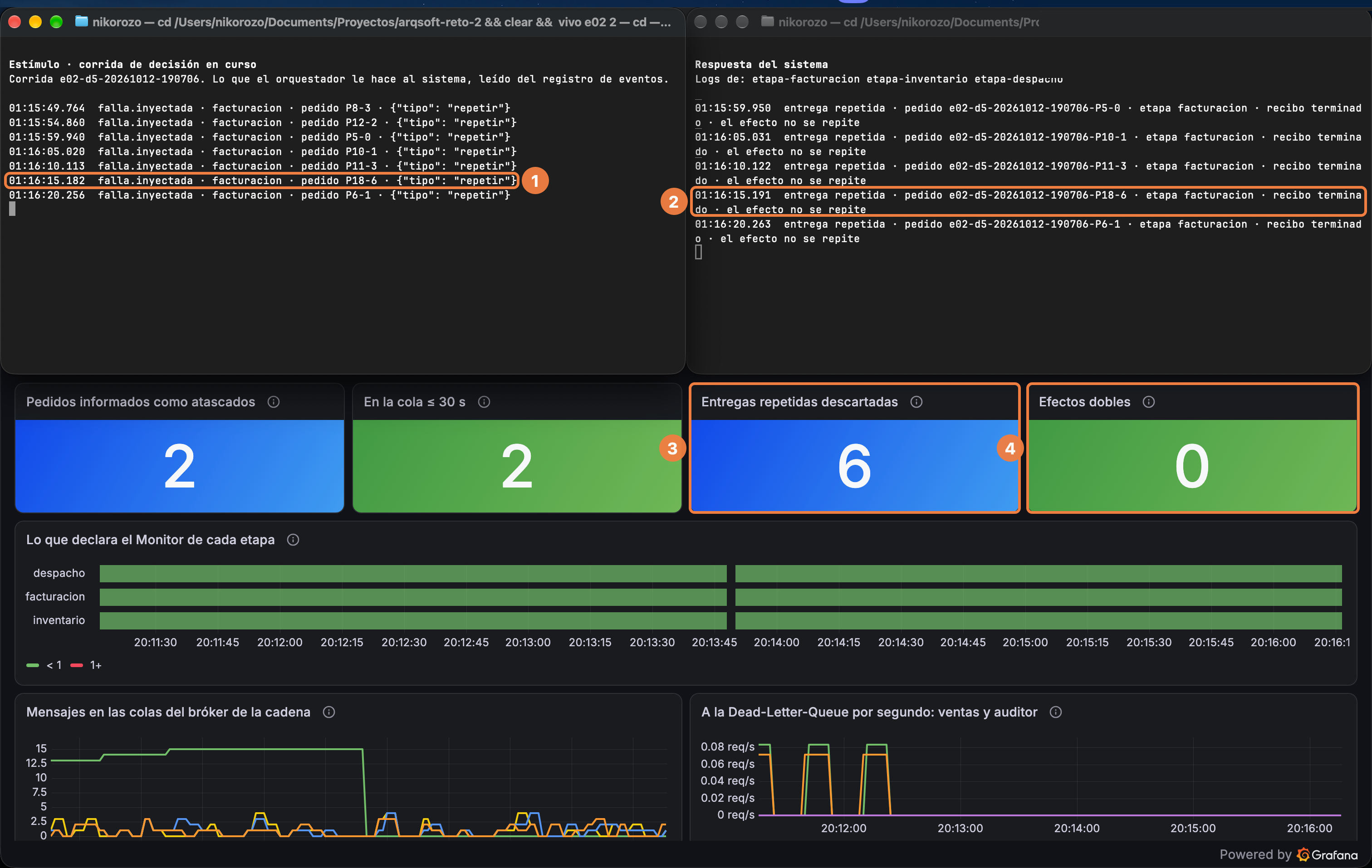

E02 en vivo, D5, anotada: 1 la entrega repetida, 2 la etapa que no repite el efecto, 3 las entregas descartadas, 4 cero efectos dobles

▶ Ver el clip (50 s)

Métricas cuantitativas de ejecución

Tabla 4. Matriz de cumplimiento para los criterios de H2.

Fase Casos Cumplen Fallan Veredicto
D1 · ninguna falsa alarma en 30 min sin fallas 0 declaraciones y 0 pedidos informados como atascados — 0 Pasa

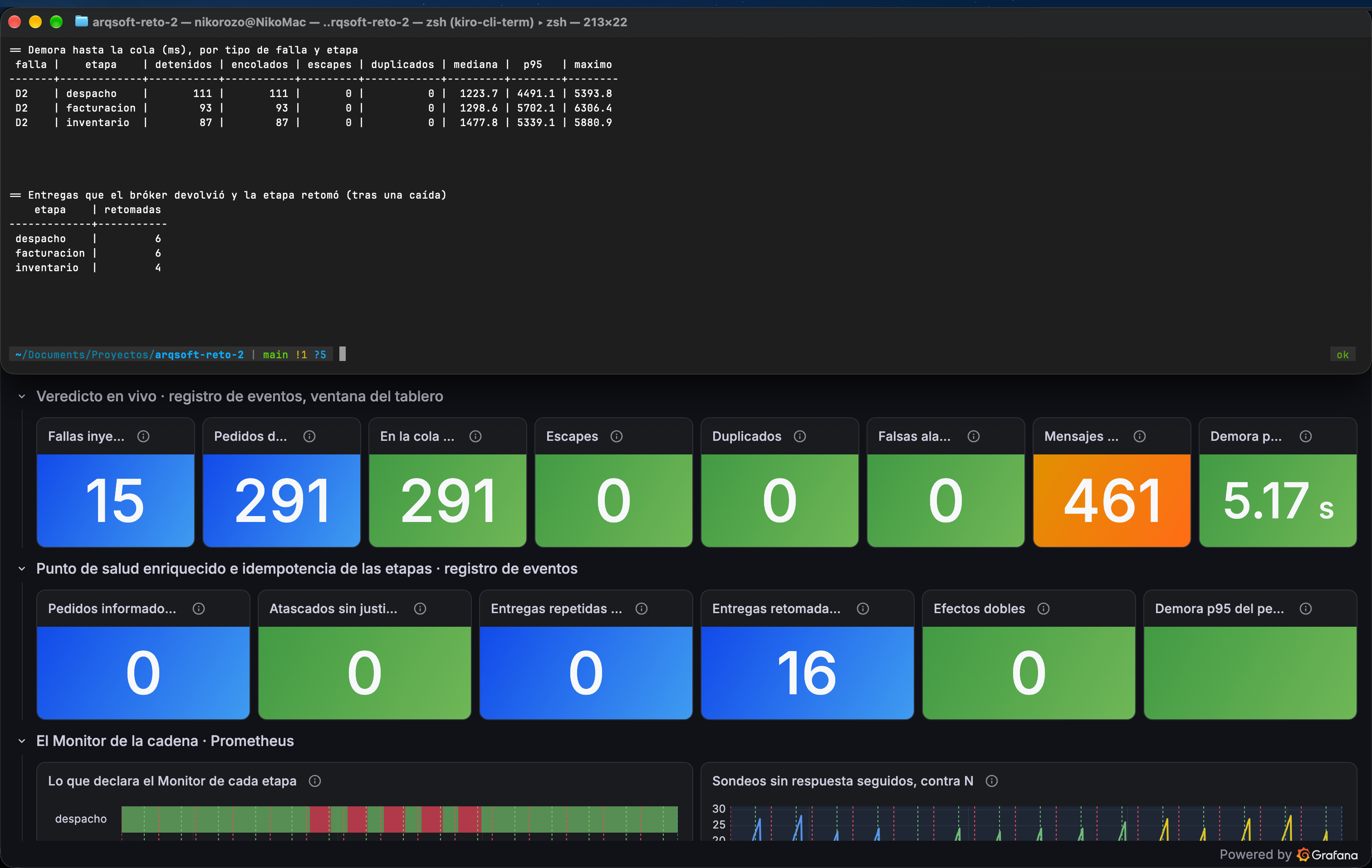

D2 · los pedidos detenidos, en la Dead-Letter-Queue en ≤ 30 s 291 291 0 Pasa: demora máxima de 6,3 s

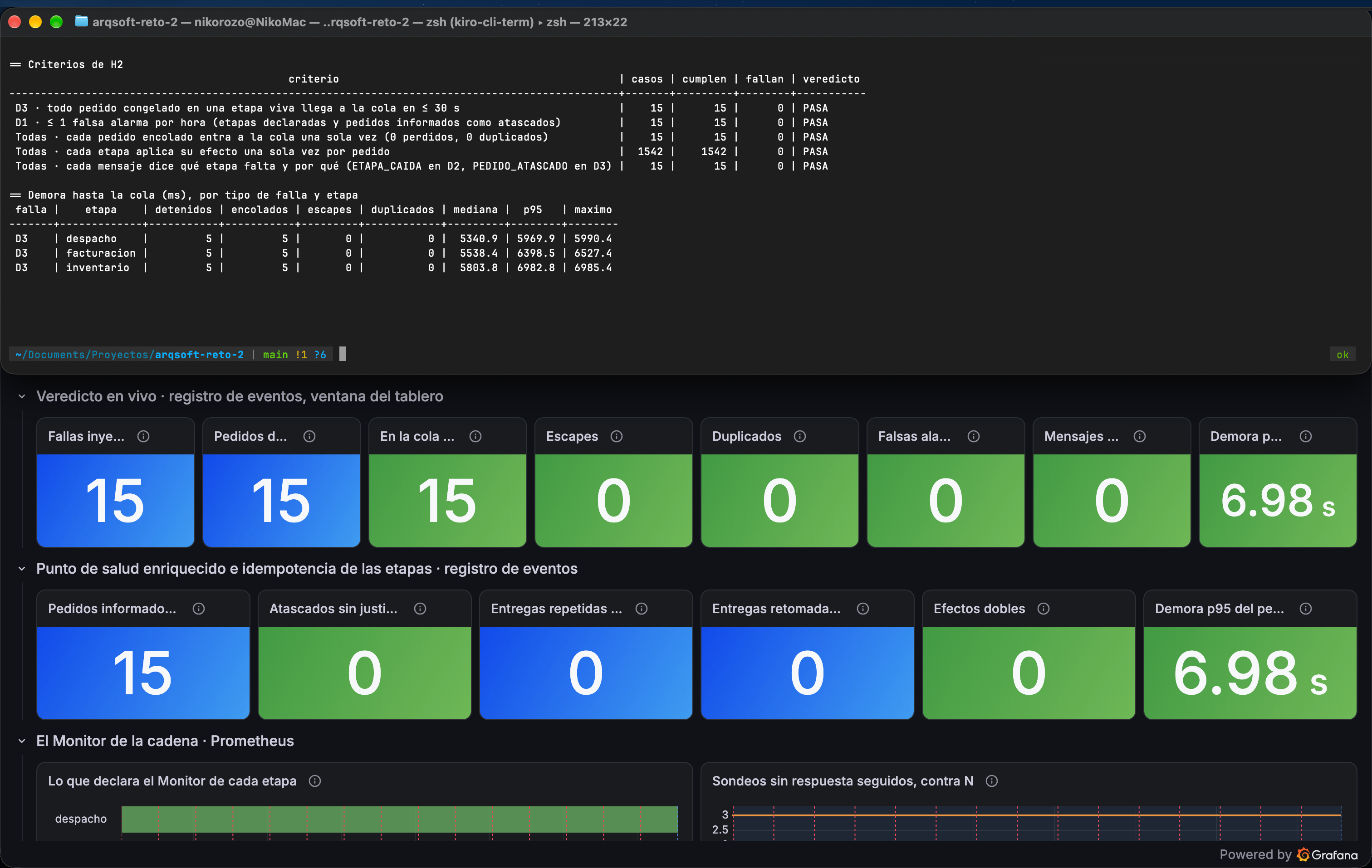

D3 · el pedido congelado en una etapa viva, en la Dead-Letter-Queue en ≤ 30 s 15 15 0 Pasa: demora máxima de 7,0 s
D5 · la entrega repetida no repite el efecto de la etapa 60 60 0 Pasa: 60 descartadas, un solo efecto cada una
Todas · cada pedido detenido que llegó a la Dead-Letter-Queue entró una sola vez 306 306 0 Pasa: 0 duplicados
Todas · cada mensaje indica qué etapa falta y por qué 306 306 0 Pasa: ETAPA_CAIDA en D2 y PEDIDO_ATASCADO en D3
Todas · cada etapa aplicó su efecto una sola vez por pedido 12 047 12 047 0 Pasa: 0 efectos dobles

Qué es un pedido detenido. Es el que no cerró su etapa dentro de los 30 s de ASR-3. Con el bróker, el trabajo de una etapa caída espera en la cola del bróker de esa etapa y se retoma cuando la etapa vuelve. La mayoría de los pedidos termina cerrándose, de modo que lo relevante es si permanecieron detenidos más de 30 s. En D2 se cuentan todos los detenidos de cada caída: los que la etapa tenía en curso al caer y los que ventas siguió enviándole mientras estaba caída.

Tabla 5. Latencia acumulada hasta el depósito en la Dead-Letter-Queue.

El límite es 30 s. En D2 el reloj se inicia en la caída, o en el envío de ventas si el pedido llegó con la etapa ya caída. En D3 se inicia cuando el pedido congelado entra a la etapa.

Fase · etapa Pedidos Mediana p95 Máximo
D2 · validación de despacho 111 1,2 s 4,5 s 5,4 s
D2 · facturación 93 1,3 s 5,7 s 6,3 s
D2 · descargue de inventario 87 1,5 s 5,3 s 5,9 s
D3 · validación de despacho 5 5,3 s 6,0 s 6,0 s
D3 · facturación 5 5,5 s 6,4 s 6,5 s
D3 · descargue de inventario 5 5,8 s 7,0 s 7,0 s

Tabla 6. Desglose de latencia post-detección (ASR-4).

ASR-4 cuenta su plazo de ≤ 5 s desde la señal de detención. En D3, la señal es el momento en que el Monitor detecta el pedido atascado. En D2, es el momento en que declara caída la etapa, y cuentan solo los pedidos que ya estaban en ella. El reloj se detiene cuando el bróker confirma el pedido en la Dead-Letter-Queue. La medida cubre el envío a la Dead-Letter-Queue, no la reanudación ni la entrega a una persona; la consulta está en analisis/e02-senal.sql.

Fase Pedidos Mediana Máximo
D2 · etapa caída 104 14 ms 33 ms
D3 · pedido congelado en una etapa viva 15 6 ms 23 ms

Análisis técnico y discusión arquitectónica

Garantía de Idempotencia y Prevención de Efectos Duplicados

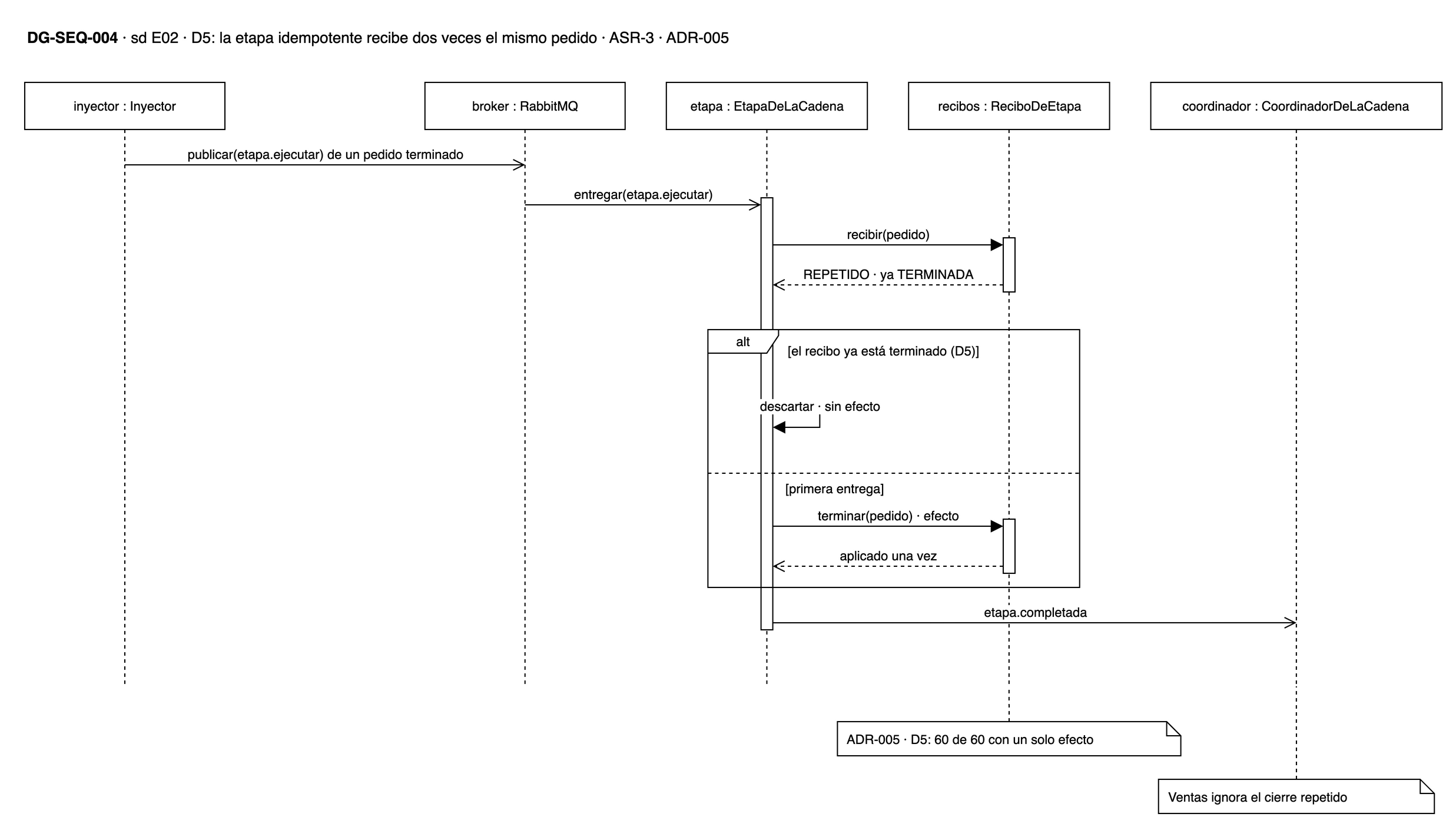

Figura 11. Mecanismo de control de idempotencia transaccional (DG-SEQ-004).

DG-SEQ-004 · E02, D5: la etapa idempotente recibe dos veces el mismo pedido y aplica su efecto una sola vez

Validación exitosa en D5 y recuperación ante fallas de red (D2). El diseño garantiza que la persistencia del recibo transaccional ocurra de forma atómica previa a la confirmación (acknowledgment) del mensaje en el bróker. Ante reintentos de entrega provocados por la recuperación de nodos caídos (16 casos en D2) o inyecciones deliberadas de mensajes duplicados (60 casos en D5), los microservicios validan el estado previo del recibo, descartando la ejecución duplicada y asegurando consistencia estricta a lo largo de 12 047 pares de procesamiento analizados.

D5 se cumple: ninguna entrega repetida repitió el efecto. El inyector volvió a entregar 60 pedidos terminados a las etapas, 20 a cada una. Las tres encontraron el recibo terminado en los 60 casos, descartaron la entrega y dejaron el efecto en una sola aplicación.

La etapa idempotente retomó lo que el bróker le devolvió. Cuando el inyector detiene una etapa, el bróker devuelve los mensajes que ella no alcanzó a confirmar y se los entrega otra vez al reiniciarse. En D2 hubo 16 de esas entregas. Cada etapa guarda un recibo de cada pedido antes de confirmarlo al bróker, y en esas 16 entregas encontró el recibo en curso. Retomó el pedido y aplicó su efecto una sola vez. Sumando las cuatro ejecuciones, 12 047 pares de pedido y etapa tienen exactamente un efecto.

Los pedidos que se recuperan solos siguen llegando a la Dead-Letter-Queue. En D2 llegaron 461 mensajes de pedidos que entraron a la etapa ya caída, pero que la etapa cerró antes de 30 s al volver. No son falsas alarmas, porque caen dentro de una caída real de su etapa. Con la primera versión eran un riesgo: quien consumiera la Dead-Letter-Queue para cumplir ASR-4 reprocesaría pedidos ya terminados. Ahora la etapa es idempotente, y D5 muestra que una entrega repetida no repite el efecto.

Mecanismo de Detección de Anomalías (ASR-3)

Figura 12. Arquitectura de sondeo de salud orientado a estado interno (DG-SEQ-003).

¿Cómo funciona el flujo? El inyector le pide a la etapa que acepte el próximo pedido y lo deje sin terminar. La etapa guarda el recibo antes de confirmar el mensaje al bróker, por lo que el pedido queda en curso en su tabla. En cada sondeo, el punto de salud lee esa tabla y responde los pedidos con más de U = 5 s. El Monitor se los pasa al Coordinador, que en el prototipo es el micro de ventas, y este los envía a la Dead-Letter-Queue.

DG-SEQ-003 · E02, D3: el punto de salud informa el pedido congelado en una etapa viva y el Coordinador lo envía a la Dead-Letter-Queue

Efectividad del sondeo enriquecido (D3). Al evolucionar desde un modelo de disponibilidad binaria (“vivo/muerto”) hacia un esquema basado en inspección de registros pendientes de cierre por más de U = 5 s, el sistema logró identificar el 100 % de los bloqueos internos en etapas con plena salud operativa, con un tiempo máximo de enrutamiento de 7 s (muy por debajo del límite de 30 s).

D3 se cumple: el punto de salud informó los 15 pedidos congelados. Cada uno apareció como atascado entre 5,1 y 7,0 s después de entrar a la etapa, y llegó a la Dead-Letter-Queue a lo sumo 23 ms más tarde. La mediana de la detección fue de 5,7 s. El informe se produce en el rango que predice el diseño: entre U = 5 s y U más un sondeo de 2 s y su espera de 500 ms, es decir, 7,5 s. Quedan 23 s de margen respecto de los 30 de ASR-3.

La etapa siguió viva y respondiendo todo el tiempo: el Monitor no la declaró caída ni una vez. La diferencia con la primera versión está en lo que responde el punto de salud. Antes decía «estoy viva»; ahora indica qué pedidos lleva demasiado tiempo sin terminar, y lo lee del recibo que la etapa guardó antes de confirmar el mensaje. Por eso detecta también el pedido que la etapa aceptó y dejó sin terminar.

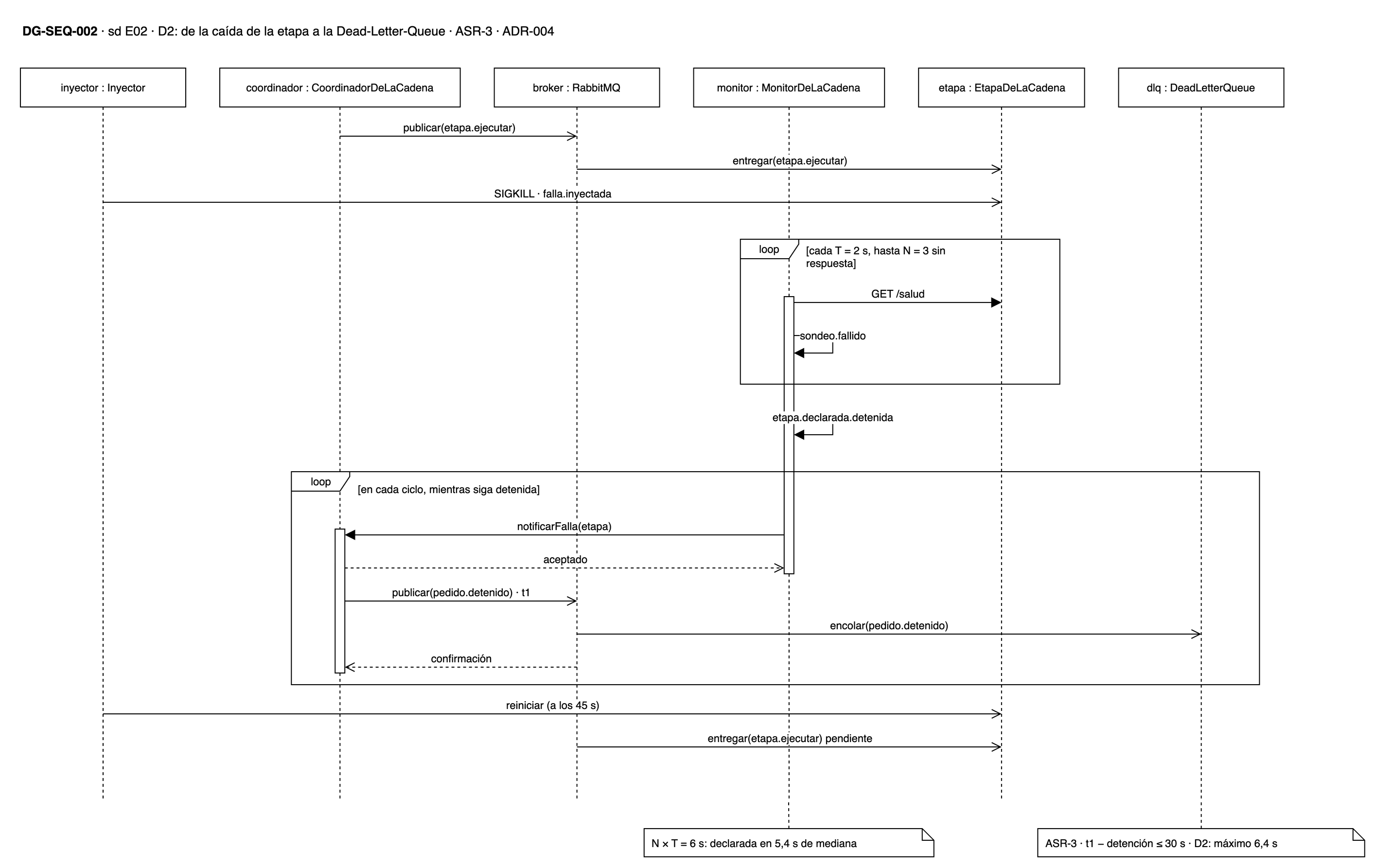

Figura 13. Detección basada en sondeos periódicos ante fallas sistémicas (DG-SEQ-002).

¿Cómo funciona el flujo? El inyector detiene la etapa, y el Monitor la declara caída al tercer sondeo sin respuesta. Desde ahí avisa en cada ciclo al Coordinador, que es el micro de ventas como en DG-CMP-005, y este publica cada pedido pendiente de esa etapa como pedido.detenido. El bróker lo deja en la Dead-Letter-Queue. El reloj se detiene en t1, la publicación confirmada. Al reiniciarse la etapa, el bróker le entrega el trabajo que esperaba en su cola.

DG-SEQ-002 · E02, D2: de la caída de la etapa a la Dead-Letter-Queue, con los sondeos cada T = 2 s y el aviso en cada ciclo

Estabilidad operativa en régimen estacionario (D1). Durante la ejecución continua sin fallas, no se registraron falsos positivos de indisponibilidad ni declaraciones erróneas de atasco. El análisis estadístico demuestra que con una carga nominal de 3 600 pedidos por hora, la probabilidad de que un pedido legítimo supere el umbral U de 5 s ocurre de manera extremadamente infrecuente (~1 vez cada 43 horas), garantizando el cumplimiento de la restricción de falsas alarmas (< 1 por hora).

El sondeo sigue detectando bien la etapa caída. En cada una de las 15 caídas de D2, el Monitor declaró caída la etapa con una mediana de 5,2 s y un máximo de 6,3 s. Es lo que predice el diseño: 3 sondeos sin respuesta, uno cada 2 s, más la espera de 500 ms del último, dan como máximo 6,5 s. Ventas envió los 291 pedidos detenidos a la Dead-Letter-Queue en los avisos del Monitor, cada uno una sola vez.

Sin fallas, el Monitor no dio falsas alarmas. D1 fue media hora de carga normal con 1 865 pedidos. Ningún sondeo quedó sin respuesta, ninguna etapa fue declarada caída y el punto de salud no informó ningún pedido como atascado.

El umbral U deja 1,7 s sobre el pedido más lento. En D1, el p99 de la duración fue de 2,6 s en facturación, 2,7 s en descargue de inventario y 3,1 s en validación de despacho. El pedido más lento en su etapa tardó 3,3 s, a 1,7 s del umbral U. La carga del Ambiente A es de 3 600 pedidos por hora, y cada uno cruza tres etapas. Con esa carga y la distribución de S-11, un pedido sano supera los 5 s en una etapa aproximadamente una vez cada 43 horas, lo que queda por debajo del límite de una falsa alarma por hora. Estas duraciones provienen del supuesto S-11 y no de etapas reales, y así deben interpretarse.

Evolución conceptual: Del sondeo binario al sondeo de estado interno

La experimentación preliminar del 7 de octubre evidenció una limitación fundamental en el diseño inicial: un sondeo que evalúa únicamente la disponibilidad general del proceso (liveness probe) es ciego ante fallos de lógica interna donde el hilo de ejecución se congela manteniendo la interfaz HTTP o de mensajería activa. La reingeniería del punto de salud mediante la consulta directa de los recibos transaccionales pendientes resolvió esta deficiencia, validando rigurosamente la hipótesis H2.

Resultado de la primera versión de H2. La primera versión corrió el 7 de octubre, con D1 de 1 h, 30 caídas y 30 congelamientos. Su punto de salud respondía ok sin examinar su estado interno. Pasó D1 sin falsas alarmas y D2 con 655 de 655 pedidos detenidos en la Dead-Letter-Queue en ≤ 6,4 s. No se sostuvo en D3: 0 de 30 pedidos congelados llegaron a la Dead-Letter-Queue, porque la etapa respondía «estoy viva» con el pedido detenido dentro.

Ese resultado no fue un error de la implementación. La etapa congelada seguía viva, y un sondeo que solo pregunta «¿estás viva?» no puede ver un pedido que no avanza. Por eso el equipo refinó el punto de salud en vez de cerrar la decisión.

Análisis paramétrico del ciclo de sondeo (T y N) en D4

Tabla 7. Evaluación de sensibilidad de combinaciones T y N.

T N N × T Declarada tras (mediana / máximo) Detenidos en la Dead-Letter-Queue en ≤ 30 s Demora máxima Declaraciones sin caída
1 s 1 1 s 1,0 s / 1,5 s 318 de 318 1,5 s 0
1 s 2 2 s 2,1 s / 2,5 s 309 de 309 2,5 s 0
1 s 3 3 s 2,9 s / 3,5 s 329 de 329 3,5 s 0
1 s 5 5 s 4,9 s / 5,4 s 334 de 334 5,4 s 0
2 s 1 2 s 1,2 s / 2,4 s 309 de 309 2,4 s 0
2 s 2 4 s 3,6 s / 4,3 s 301 de 301 4,4 s 0
2 s 3 6 s 5,4 s / 6,4 s 337 de 337 6,4 s 0
2 s 5 10 s 9,2 s / 10,3 s 313 de 313 10,3 s 0
5 s 1 5 s 3,0 s / 5,1 s 350 de 350 5,3 s 0
5 s 2 10 s 8,1 s / 10,1 s 291 de 291 10,1 s 0
5 s 3 15 s 12,5 s / 14,7 s 349 de 349 14,7 s 0
5 s 5 25 s 22,5 s / 24,6 s 334 de 334 24,7 s 0

Los resultados confirman que el parámetro óptimo en entornos controlados corresponde a N = 1 (N × T = 1 s); sin embargo, se reconoce que en arquitecturas desplegadas sobre redes de producción sujetas a fluctuaciones de latencia, se requerirá incrementar N (por ejemplo, N = 3) para mitigar falsos positivos por pérdida transitoria de paquetes.

El menor N sin falsas alarmas es 1, y su N × T es 1 s. Ninguna de las 12 combinaciones declaró caída una etapa sin caída. Antes de la primera caída de cada ejecución, ningún sondeo quedó sin respuesta. La etapa quedó declarada entre (N − 1) × T y N × T después de la caída, más la espera de 500 ms del último sondeo, y el pedido llegó a la Dead-Letter-Queue justo después. Las 12 combinaciones caben en los 30 s de ASR-3.

Dictamen de decisión arquitectónica

Se recomienda la aprobación de la propuesta ADR-005 incorporando los ajustes derivados, así como la actualización formal de ADR-004.

  • ADR-005: Formaliza la persistencia atómica del recibo transaccional previo a la confirmación de mensajes, constituyéndose como la fuente de verdad para los puntos de salud.
  • ADR-004: Establece el umbral de etapa U evaluado localmente a partir de los recibos transaccionales y consultado periódicamente por el Monitor, manteniendo el mecanismo de enrutamiento causal hacia la Dead-Letter-Queue.

Desviaciones metodológicas respecto a la especificación original

Criterios menores de medición descritos en la especificación que sufrieron ajustes operativos justificados y sin impacto analítico:

Tema Especificación original Ajuste aplicado Consecuencia metodológica
Criterio de pedido detenido Sin definición formal explícita Todo pedido que no concluya su etapa en ≤ 30 s (ASR-3) Adaptación necesaria debido al reencocolamiento automático en brókeres de mensajes
Referencia temporal en D2 Inicio de conteo en la inyección de parada de etapa Inicio condicionado al envío por parte del microservicio de ventas para pedidos rezagados Evita penalizar artificialmente la métrica con tiempos de espera previos al ingreso del pedido
Duración de fases en D4 Ciclos íntegros de 1 h sin fallas y 30 caídas por combinación Reducción a 20 min sin fallas y 15 caídas por combinación Viabiliza la ejecución del espacio paramétrico en una ventana nocturna
Tasa sintética en S4 Tasas relativas no acotadas (1×, 3×, 5×) Normalización a S-10 (2 req/s base) Establece una cota inferior clara para el punto de saturación
Reejecución de S4 Incluida en el ciclo del 12 de octubre Reutilización de la ejecución del 7 de octubre Justificada por la equivalencia estricta del código de verificación. Entre las dos ejecuciones solo cambió una línea de log en el Verificador y en el receptor del SMS
Aprovisionamiento de carga en E01 Generación de tráfico independiente por E01 Reutilización de la carga de E02 con inyección de eventos de relleno Evita duplicar el tráfico nominal del Ambiente A. E02 terminó 28 s después de empezar S3, por lo que en casi toda S3 la carga de pedidos bajó a uno cada 10 s; las sesiones de E01, que son lo que S3 mide, siguieron a su tasa
Período de calentamiento en E02 5 minutos por ejecución Ajustado a 2 minutos en el plan operativo Suficiente para estabilizar el pipeline de microservicios con estados heredados. Lo fija load/plan.tsv para E02, y los 2 min no entran a ningún criterio

Alcance y limitaciones analíticas

  • Restricción de topología mononodo: Los experimentos validan la viabilidad conceptual del diseño y las propiedades de concurrencia, mas no cuantifican la degradación por latencias de red en topologías multizona distribuidas geográficamente.
  • Validez basada en modelos estocásticos (S-11): Las duraciones de etapa se basan en distribuciones simuladas. Se requiere calibración empírica en producción empleando la regla del percentil superior adaptativo.
  • Calibración de resiliencia en red real (S-13): El valor óptimo de N obtenido en entorno local debe reevaluarse frente al factor de ruido e inestabilidad de la red de producción.
  • Suposición de integridad del almacenamiento persistente: Se asume la disponibilidad nominal de las bases de datos transaccionales locales de cada microservicio; fallas de almacenamiento a nivel de infraestructura no fueron inyectadas.
  • Ausencia de consumidores en Dead-Letter-Queue: El alcance actual valida el depósito correcto y la preservación semántica, mas no la fase subsiguiente de intervención humana o reanudación automatizada.

Propuesta de supuestos para fases de producción

Supuesto Valor propuesto Origen Cuándo se resuelve Criterio de modificación
S-12 · Umbral de etapa U (ADR-004) 5 s por etapa (adoptado en puntos de salud de E02) Validación empírica en D1 (máx. 3,3 s) y D3 (demora ≤ 7,0 s) Durante la puesta en producción inicial Ajuste al valor máximo observado más un margen del 10 %, con un tope estricto de 25 s
S-13 · Parámetros de sondeo (T = 1 s, N = 3) Intervalo de 1 s con tolerancia de 3 reintentos Optimización analítica en D4 combinada con tolerancia a pérdidas transitorias Fase de pruebas de integración sobre infraestructura real Monitoreo continuo de falsos positivos durante 24 h; incremento de N si la frecuencia supera 1 evento/hora

Anexo A: Respaldo visual y trazas de cierre transaccional

Se presentan las capturas en vivo sin anotar de S1 a S3, D2, D3 y D5, para consultar la pantalla completa de cada una. También se incluyen las capturas de cierre de las siete fases de decisión: el resultado de la consulta SQL encima del tablero de toda la ventana de la fase. Cada bloque se abre con un clic, y cada imagen se amplía con su botón «Ampliar».

E01 · las capturas en vivo de S1, S2 y S3

S1, un intruso. Es la captura de la Figura 3, sin las marcas.

E01 en vivo, S1: arriba, los intrusos V1897 y V1806 y sus SMS a seguridad; abajo, el tablero con 9 intrusos, 9 avisos a tiempo, 0 escapes y 0 falsas alarmas

S2, ocho cambios legítimos de dispositivo. A la izquierda, ocho vendedores, entre V1002 y V1011, abren sesión desde un dispositivo que acaban de registrar. A la derecha, el Verificador verifica que cada huella coincide y escribe «sin aviso»; la respuesta a V1003, el primero, llegó antes de que se iniciara la terminal. No se emite ningún SMS, y el tablero sigue en 0 falsas alarmas.

E01 en vivo, S2: arriba, ocho cambios legítimos de dispositivo y siete huellas que coinciden, sin SMS; abajo, el tablero con 0 falsas alarmas

S3, aperturas a menos de 1 s del registro. Es la captura de la Figura 4, sin las marcas, de la repetición de S3 de las 20:58.

E01 en vivo, S3: arriba, aperturas a menos de 1 s del registro y huellas que coinciden, sin SMS; abajo, el tablero con 0 falsas alarmas

E01 · las capturas de cierre de S1, S2 y S3

En cada captura, arriba está el veredicto que calculó la consulta SQL al cerrar la fase, y abajo, el tablero de E01 de toda la ventana de la fase. Los dos deben decir lo mismo.

S1. 50 de 50 intrusos con aviso a tiempo, y ningún aviso en 3 721 sesiones legítimas. En el tablero, cada punto de «Demora de cada aviso» es un intruso, y todos están en ≤ 140 ms.

E01 al cierre, S1: arriba, el veredicto con 50 de 50 intrusos con aviso a tiempo; abajo, el tablero de E01 sobre la ventana de S1

S2. Ningún aviso en los 100 cambios legítimos ni en las 2 640 sesiones legítimas de fondo.

E01 al cierre, S2: arriba, el veredicto con 0 avisos en 100 cambios legítimos; abajo, el tablero de E01 sobre la ventana de S2

S3. Ningún aviso en las 20 aperturas a menos de 1 s del registro ni en las 720 sesiones legítimas de fondo.

E01 al cierre, S3: arriba, el veredicto con 0 avisos en 20 aperturas a menos de 1 s del registro; abajo, el tablero de E01 sobre la ventana de S3

E02 · las capturas en vivo de D2, D3 y D5

D2, una etapa caída. Es la captura de la Figura 9, sin las marcas.

E02 en vivo, D2: arriba, la caída de inventario y los pedidos a la Dead-Letter-Queue con causa ETAPA_CAIDA; abajo, el tablero con las caídas en rojo y la Dead-Letter-Queue en RabbitMQ

D3, un pedido congelado. Es la captura de la Figura 8, sin las marcas.

E02 en vivo, D3: arriba, el congelamiento del pedido P4-9, su detección como atascado a los 5,5 s y su envío a la Dead-Letter-Queue con causa PEDIDO_ATASCADO; abajo, el Monitor con las etapas vivas y la Dead-Letter-Queue en RabbitMQ

D5, entregas repetidas. Es la captura de la Figura 10, sin las marcas. Los pedidos atascados que aparecen en el tablero son los últimos de D3, que siguen dentro de su ventana de 5 minutos.

E02 en vivo, D5: arriba, siete entregas repetidas a facturación y la etapa que no repite el efecto; abajo, el tablero con 6 entregas descartadas y 0 efectos dobles

E02 · las capturas de cierre de D1, D2, D3 y D5

En cada captura, arriba está el veredicto que calculó la consulta SQL al cerrar la fase, y abajo, el tablero de E02 de toda la ventana de la fase. Los dos deben decir lo mismo.

D1. En 30 minutos sin fallas, ninguna etapa se declaró caída y ningún pedido sano se informó como atascado. Todos los contadores de fallas del tablero quedaron en cero. Los 5 808 pares de pedido y etapa con un solo efecto incluyen los pedidos que cerraron en el minuto de gracia.

E02 al cierre, D1: arriba, el veredicto sin falsas alarmas; abajo, el tablero de E02 sobre la ventana de D1

D2. Se cumplieron los cinco criterios de D2. Son estos: todo pedido detenido en la Dead-Letter-Queue en ≤ 30 s, ninguna falsa alarma, cada pedido una sola vez en la Dead-Letter-Queue, un solo efecto por etapa y la causa en cada mensaje. El tablero cuenta 15 caídas, 291 pedidos detenidos y los mismos 291 en la Dead-Letter-Queue a tiempo, sin pedidos perdidos ni duplicados. Las 16 entregas retomadas son las que el bróker devolvió a la etapa al reiniciarse. Los 461 «mensajes sin pedido detenido» son de pedidos que se recuperaron solos, como explica el análisis de la idempotencia.

E02 al cierre, D2: arriba, el veredicto con 291 de 291 pedidos en la Dead-Letter-Queue y todos con su causa; abajo, el tablero de E02 sobre la ventana de D2

D3. Los 15 pedidos congelados llegaron a la Dead-Letter-Queue en ≤ 30 s, una sola vez y con la causa PEDIDO_ATASCADO. Los 15 pedidos que el punto de salud informó como atascados fueron los 15 congelados: ninguno fue una falsa alarma.

E02 al cierre, D3: arriba, el veredicto con 15 de 15 pedidos congelados en la Dead-Letter-Queue; abajo, el tablero de E02 sobre la ventana de D3

D5. Las 60 entregas repetidas, 20 por etapa, se detectaron todas, y ningún pedido quedó con un efecto doble.

E02 al cierre, D5: arriba, el veredicto con 60 de 60 entregas repetidas sin efecto doble; abajo, el tablero de E02 sobre la ventana de D5

Anexo B: Resumen de registros de veredicto por ejecución

Cada ejecución dejó un veredicto.txt, la salida de la consulta SQL que cruza la tabla de eventos caso por caso. Trae la validez de la ejecución, los criterios con sus casos y su veredicto, y el detalle de cada caso. Cada archivo cubre solo su fase, por lo que los criterios de las otras fases aparecen como «NO APLICA». Las capturas de cierre del anexo A muestran el veredicto de cada fase de decisión junto a su tablero.

Fase Qué probó Resultado Veredicto
E01 · S1 50 aperturas desde un dispositivo no registrado, a la tasa normal 50 avisos a tiempo; el más lento tardó 140 ms veredicto.txt
E01 · S2 100 cambios legítimos de dispositivo, con la sesión abierta entre 6 y 60 s después del registro 0 avisos veredicto.txt
E01 · S3 20 aperturas a menos de 1 s del registro del dispositivo nuevo 0 avisos veredicto.txt
E01 · S3, repetición de las 20:58 Las 20 aperturas de S3, repetidas para la captura de la Figura 4 0 avisos veredicto.txt
E01 · S4, 7 de octubre 30 aperturas desde un dispositivo no registrado, a 1, 3 y 5 veces la tasa normal La demora no creció; el más lento tardó 38 ms veredicto.txt
E02 · D1 30 min de carga normal sin fallas 0 falsas alarmas veredicto.txt
E02 · D2 15 caídas de 45 s, 5 por etapa 291 de 291 detenidos a tiempo y con su causa; 16 entregas retomadas sin efecto doble veredicto.txt
E02 · D3 15 pedidos congelados, 5 por etapa, en una etapa viva 15 de 15 en la Dead-Letter-Queue con su causa; demora máxima de 7,0 s veredicto.txt
E02 · D5 60 entregas repetidas, 20 por etapa 60 de 60 descartadas; 0 efectos dobles veredicto.txt
E02 · D3 de la primera versión 30 pedidos congelados con el sondeo de solo vida 0 de 30 llegaron a la Dead-Letter-Queue veredicto.txt
E02 · D4 12 combinaciones de T y N 0 declaraciones sin caída; todos los detenidos a tiempo Un veredicto.txt por combinación, en las carpetas d4-*-20261008-210507
